Panele boczne do cokołu 300x100mm blacha stalowa RAL 7022 IP30 IK10 (zestaw 2szt.), Special | NSYSPS3100SD Schneider Electric

Opis i Kluczowe Cechy

Zestaw paneli bocznych Schneider Electric o numerze katalogowym NSYSPS3100SD to profesjonalne rozwiązanie dedykowane do systemów obudów z serii Spacial. Panele o wymiarach znamionowych 300 mm szerokości oraz 100 mm wysokości zostały wykonane z wysokiej jakości blachy stalowej, co gwarantuje wyjątkową sztywność konstrukcyjną oraz długowieczność w wymagających warunkach przemysłowych. Wykończenie w kolorze szarym RAL 7022 nie tylko nadaje estetyczny wygląd, ale również stanowi skuteczną barierę antykorozyjną. Produkt charakteryzuje się stopniem ochrony IP30, co zapewnia zabezpieczenie przed dostępem do części niebezpiecznych narzędziem oraz ochronę przed ciałami obcymi o średnicy powyżej 2,5 mm. Dodatkowo, najwyższy stopień odporności mechanicznej IK10 potwierdza, że panele są odporne na uderzenia o energii do 20 dżuli, co jest kluczowe w miejscach narażonych na uszkodzenia mechaniczne.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami grupy Schneider Electric, co zapewnia pełną kompatybilność z systemami obudów Spacial CRN, Spacial S3D oraz Spacial SD. Wykorzystanie atestowanej blachy stalowej oraz precyzyjne malowanie proszkowe gwarantują, że komponenty spełniają wymagania dotyczące bezpieczeństwa użytkowania w rozdzielnicach niskiego napięcia oraz szafach sterowniczych. Solidna konstrukcja wspiera zachowanie deklarowanych parametrów ochronnych całej obudowy po poprawnym montażu.

Zastosowanie

Panele boczne NSYSPS3100SD są komponentem wielozadaniowym, znajdującym szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych oraz szaf automatyki. Ich główną funkcją jest estetyczne i bezpieczne zamknięcie bocznych przestrzeni cokołu, na którym posadowiona jest obudowa. Dzięki swojej uniwersalności, zestaw ten jest idealnym wyborem dla integratorów systemów pracujących na seriach Spacial CRN (obudowy monoblokowe), Spacial S3D (obudowy naścienne) oraz Spacial SD (pulpity sterownicze). Pozwalają one na podniesienie szafy o 100 mm, co ułatwia wprowadzanie kabli od dołu oraz zapewnia lepszą ergonomię pracy z urządzeniami zamontowanymi wewnątrz.

Wskazówki Montażowe

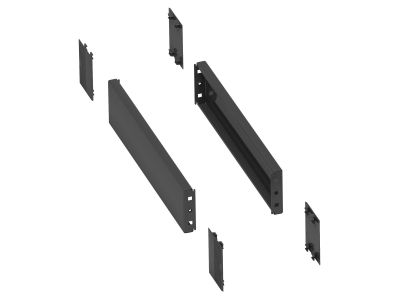

Montaż paneli bocznych jest intuicyjny dzięki dołączonym do zestawu elementom mocującym. W skład kompletu wchodzą 2 panele boczne, 4 pokrywy narożne oraz niezbędne śruby. Proces instalacji należy rozpocząć od zamocowania narożników cokołu do podłoża lub obudowy, a następnie wsunięcia i przykręcenia paneli bocznych. Należy zwrócić uwagę na odpowiedni moment dokręcania śrub, aby zapewnić stabilność konstrukcji i ciągłość obwodu ochronnego (uziemienia). Precyzyjne dopasowanie elementów eliminuje powstawanie szczelin, co pozwala na utrzymanie stopnia ochrony IP30 na całej powierzchni cokołu.

FAQ

• Czy zestaw zawiera wszystkie elementy potrzebne do montażu? Tak, zestaw NSYSPS3100SD zawiera 2 panele boczne, 4 osłony narożne oraz kompletny zestaw śrub montażowych.
• Z jakimi seriami obudów współpracują te panele? Panele są w pełni kompatybilne z seriami Schneider Electric Spacial CRN, S3D oraz SD o głębokości 300 mm.
• Jaki jest kolor paneli? Panele są malowane proszkowo na kolor szary grafitowy o oznaczeniu RAL 7022.
• Czy panele chronią przed uderzeniami? Tak, produkt posiada certyfikowaną odporność mechaniczną IK10, co oznacza najwyższą ochronę przed uderzeniami mechanicznymi.
