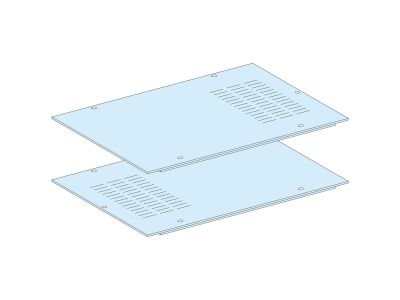

Panel tylny 800mm IP30, PrismaSet | LVS08738 Schneider Electric

Opis i Kluczowe Cechy

Panel tylny Schneider Electric o numerze katalogowym LVS08738 to zaawansowany element konstrukcyjny dedykowany do profesjonalnych systemów rozdzielnic niskiego napięcia z serii PrismaSeT P. Produkt o imponujących wymiarach 2000 mm wysokości oraz 800 mm szerokości został zaprojektowany z myślą o zapewnieniu maksymalnej ochrony i trwałości infrastruktury elektroenergetycznej. Konstrukcja składa się z dwóch osłon połówkowych, co znacząco ułatwia logistykę oraz proces montażu na obiekcie.

Kluczowym wyróżnikiem panelu jest jego unikalne wykończenie powierzchni. Blacha stalowa poddawana jest dwuetapowemu procesowi zabezpieczania: elektroforezie epoksydowej oraz malowaniu termoutwardzalnym proszkiem epoksydowym modyfikowanym żywicą poliestrową. Taki system gwarantuje nie tylko estetyczny wygląd w kolorze RAL 9003 (biały), ale przede wszystkim wyjątkową odporność na korozję i uszkodzenia mechaniczne. Dodatkowo, panel wyposażono w otwory wentylacyjne, które wspomagają cyrkulację powietrza wewnątrz obudowy, co jest krytyczne dla zachowania optymalnej temperatury pracy aparatury modułowej.

• Wymiary gabarytowe: Wysokość 2000 mm, szerokość 800 mm.
• Materiał: Wysokogatunkowa blacha stalowa z powłoką antykorozyjną.
• System zamykania: Łączniki obracane o 1/4 obrotu, zapewniające błyskawiczny dostęp serwisowy.
• Stopień ochrony: IP30, idealny do zastosowań wewnątrzbudynkowych.
• Ekologia: Certyfikat Green Premium potwierdzający niski ślad węglowy i zgodność z normami środowiskowymi.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami grupy Schneider Electric, co zapewnia pełną kompatybilność z systemem PrismaSeT P. Panel spełnia wymagania dotyczące bezpieczeństwa użytkowania w rozdzielnicach elektrycznych, a proces jego produkcji jest monitorowany pod kątem zgodności z najnowszymi przepisami dotyczącymi ochrony środowiska (RoHS, REACH). Dzięki etykiecie Green Premium, użytkownik ma pewność, że produkt wspiera gospodarkę o obiegu zamkniętym i charakteryzuje się przejrzystością w zakresie wpływu na ekosystem.

Zastosowanie

Panel tylny LVS08738 znajduje zastosowanie w budowie rozdzielnic mocy i sterowniczych w obiektach komercyjnych, przemysłowych oraz użyteczności publicznej. Jest niezbędnym elementem zamykającym tył obudowy PrismaSeT P o szerokości 800 mm. Dzięki otworom wentylacyjnym, doskonale sprawdza się w aplikacjach, gdzie zainstalowana aparatura generuje znaczne ilości ciepła, wymagając pasywnego odprowadzania energii termicznej. Jest to rozwiązanie dedykowane dla prefabrykatorów rozdzielnic ceniących szybkość montażu i wysoką jakość wykończenia.

Wskazówki Montażowe

Montaż panelu jest intuicyjny i nie wymaga specjalistycznych narzędzi dzięki zastosowaniu łączników typu 1/4 obrotu. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Ze względu na podział na dwie osłony połówkowe, zaleca się montaż dolnej części w pierwszej kolejności, aby zapewnić stabilne podparcie konstrukcji.
• Wentylacja: Należy upewnić się, że otwory wentylacyjne nie są zasłonięte przez elementy zewnętrzne, co mogłoby ograniczyć przepływ powietrza.
• Uziemienie: Podczas montażu należy pamiętać o zapewnieniu ciągłości elektrycznej połączeń ochronnych zgodnie ze schematem rozdzielnicy.
• Konserwacja: Powłoka proszkowa RAL 9003 jest łatwa w czyszczeniu; do pielęgnacji należy używać miękkich ścierek, aby nie uszkodzić warstwy dekoracyjnej.

FAQ

• Czy panel pasuje do innych serii obudów niż PrismaSeT P? Produkt jest dedykowany i zoptymalizowany pod kątem systemu PrismaSeT P. Użycie w innych systemach może wymagać dodatkowych adaptacji i nie jest zalecane przez producenta.
• Jaki jest stopień ochrony IP tego panelu? Panel zapewnia stopień ochrony IP30, co oznacza ochronę przed ciałami obcymi o średnicy powyżej 2,5 mm.
• Co oznacza kolor RAL 9003? Jest to standardowy kolor biały sygnałowy, stosowany w nowoczesnych systemach Schneider Electric, zapewniający spójność estetyczną całej rozdzielnicy.
• Czy łączniki 1/4 obrotu są w zestawie? Tak, panel jest dostarczany wraz z kompletem łączników niezbędnych do jego zamocowania.
