Panel separacyjny do rozdzielnicy XVTL, XVTL-MP/PV-4/20 | 116526 Eaton

Alternatywny kod produktu: XLSPP204

Opis i Kluczowe Cechy

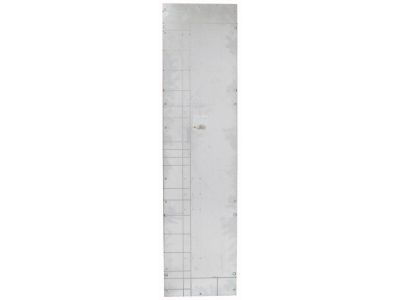

Panel separacyjny XVTL-MP/PV-4/20 (symbol 116526) to stalowa ściana boczna działowa przeznaczona do rozdzielnic serii XVTL. Zaprojektowany do sekcji o wysokości 2000 mm i głębokości 400 mm, oferuje skuteczną izolację przestrzenną obwodów wewnątrz rozdzielnicy. Wykonany ze stali ocynkowanej o grubości 1,5 mm, zapewnia trwałość i odporność na korozję przy standardowym stopniu ochrony IP20.

• Wymiary dopasowane do sekcji 2000×400 mm: idealnie pasuje do konkretnych modułów obudów XVTL, co gwarantuje szybki i pewny montaż bez konieczności docinania.
• Grubość materiału 1,5 mm: sztywna konstrukcja zapobiega odkształceniom podczas montażu oraz eksploatacji, utrzymując stabilną separację obwodów.
• Stal ocynkowana: warstwa cynku chroni przed korozją, co wydłuża żywotność elementu w standardowych warunkach pracy rozdzielnicy.
• Stopień ochrony IP20: zabezpiecza przed wniknięciem ciał stałych o średnicy powyżej 12,5 mm – odpowiedni do wnętrza rozdzielnic montowanych w suchych pomieszczeniach.
• Uniwersalna rola separacyjna: umożliwia fizyczne oddzielenie obwodów o różnych funkcjach (np. sterownicze od siłowych), co podnosi bezpieczeństwo i ułatwia serwisowanie.

Zgodność z Normami

Panel separacyjny XVTL-MP/PV-4/20 został zaprojektowany zgodnie z wymaganiami europejskimi standardami dla osprzętu rozdzielnic niskonapięciowych. Posiada oznaczenie CE potwierdzające deklarowaną jakość i bezpieczeństwo użytkowania.

Zastosowanie

Panel znajduje zastosowanie wszędzie tam, gdzie konieczne jest przestrzenne rozdzielenie obwodów w rozdzielnicach XVTL – zarówno w instalacjach przemysłowych, jak i budynkach użyteczności publicznej.

• Separacja obwodów zasilania od sterowania w szafach rozdzielczych.
• Oddzielenie sekcji przeznaczonych do różnych grup odbiorów (np. gniazda, oświetlenie, klimatyzacja).
• Strefowanie wewnątrz rozdzielnic dla potrzeb modernizacji i rozbudowy istniejących układów.
• Tworzenie wydzielonych kieszeni dla aparatury modułowej w celu uporządkowania okablowania.

Wskazówki Montażowe

Montaż panelu separacyjnego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od rozdzielnicy. Panel mocuje się w przewidzianych otworach wewnątrz obudowy XVTL za pomocą dostarczonych elementów złącznych, zgodnie z dokumentacją techniczną producenta. Nie przekraczać momentu dokręcania śrub podanego w instrukcji – zbyt mocne dociśnięcie może spowodować odkształcenie blachy. Przekrój i rodzaj przewodów w sąsiedztwie panelu należy dobierać zgodnie z normami instalacyjnymi, uwzględniając prądy robocze i warunki odprowadzania ciepła.

FAQ

• Czy panel pasuje do rozdzielnic innych serii niż XVTL? Panel XVTL-MP/PV-4/20 został zaprojektowany wyłącznie do sekcji o wysokości 2000 mm i głębokości 400 mm dla obudów serii XVTL. Do innych obudów może nie pasować wymiarowo ani systemem mocowania.
• Jaki stopień ochrony zapewnia panel? Deklarowany stopień ochrony to IP20, co oznacza ochronę przed wniknięciem ciał stałych o średnicy powyżej 12,5 mm. Panel nie zapewnia ochrony przed wilgocią – stosuje się go wewnątrz suchych rozdzielnic.
• Z jakiego materiału wykonany jest panel? Panel wykonano ze stali ocynkowanej metodą ogniową o grubości 1,5 mm. Powłoka cynkowa skutecznie chroni przed korozją w typowych warunkach pracy rozdzielnicy.
