Panel kat.6 UTP 19 1U, 24xRJ45 | CCAS-PA6-24UTP securityNET

Opis i Kluczowe Cechy

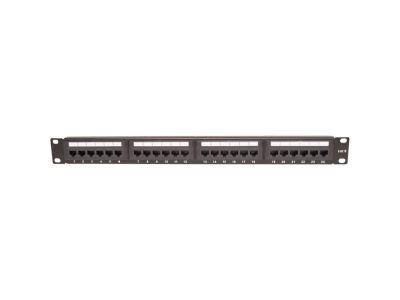

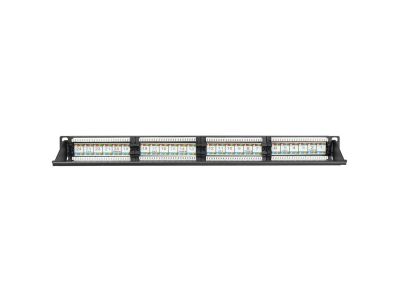

Panel krosowniczy (patch panel) marki securityNET to wysokiej klasy komponent pasywny, zaprojektowany z myślą o profesjonalnych instalacjach sieciowych w standardzie 19 cali. Urządzenie posiada wysokość montażową 1U i zostało wyposażone w 24 nieekranowane porty RJ45 kategorii 6. Konstrukcja panelu umożliwia uporządkowane zakończenie kabli typu skrętka UTP, zapewniając stabilną transmisję danych w sieciach Ethernet o wysokiej przepustowości. Wykorzystanie standardu kategorii 6 gwarantuje wsparcie dla aplikacji wymagających pasma do 250 MHz, co przekłada się na niezawodną pracę systemów teleinformatycznych. Solidna obudowa przystosowana do montażu w szynach profilowych szaf telekomunikacyjnych zapewnia trwałość mechaniczną i estetykę instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi międzynarodowymi standardami dotyczącymi okablowania strukturalnego. Panel spełnia wymagania następujących norm:

• ISO/IEC 11801: Międzynarodowa norma określająca ogólne zasady okablowania dla systemów teleinformatycznych.
• EN 50173: Europejski standard definiujący wymagania dla systemów okablowania strukturalnego w budynkach komercyjnych.
• EIA/TIA 568-B.2: Amerykański standard określający parametry transmisyjne dla komponentów kategorii 6, co zapewnia pełną kompatybilność z urządzeniami sieciowymi różnych producentów.

Zastosowanie

Panel kat. 6 UTP securityNET znajduje szerokie zastosowanie w środowiskach, które nie są narażone na silne zakłócenia elektromagnetyczne (EMI). Jest to idealne rozwiązanie dla:

• Sieci komputerowych LAN: Budowa szkieletu sieciowego w biurach i centrach danych.
• Systemów telefonii IP: Integracja komunikacji głosowej w ramach jednej infrastruktury kablowej.
• Systemów CCTV IP: Stabilne połączenie kamer monitoringu wizyjnego z rejestratorami i przełącznikami PoE.
• Inteligentnych budynków: Centralizacja punktów dostępowych i czujników w szafach RACK.

Wskazówki Montażowe

Podczas instalacji panelu w szafie 19-calowej należy zwrócić uwagę na zachowanie odpowiedniego promienia gięcia kabli doprowadzanych do złączy IDC. Zaleca się stosowanie dedykowanych organizerów kabli (poziomych i pionowych), aby uniknąć naprężeń mechanicznych na stykach. Do terminacji żył należy używać profesjonalnego narzędzia uderzeniowego typu KRONE lub 110, co gwarantuje pewny kontakt elektryczny i minimalizuje tłumienie sygnału. Należy pamiętać o zachowaniu standardu rozszycia (T568A lub T568B) spójnego dla całej instalacji, aby uniknąć błędów w transmisji danych.

FAQ

• Czy panel wspiera zasilanie PoE? Tak, panel kategorii 6 UTP może być z powodzeniem stosowany w instalacjach wykorzystujących technologię Power over Ethernet, o ile parametry kabla i urządzeń aktywnych są zgodne ze standardem.
• Czy panel wymaga uziemienia? Ponieważ jest to panel nieekranowany (UTP), nie posiada on dedykowanej szyny uziemiającej dla ekranów kabli, jednak sama obudowa powinna być zamontowana w uziemionej szafie RACK dla zachowania zasad bezpieczeństwa elektrycznego.
• Jakie kable najlepiej współpracują z tym panelem? Panel jest zoptymalizowany pod kątem sztywnych kabli typu drut (solid) o przekrojach typowych dla kategorii 6, co zapewnia najlepszą trwałość połączenia w złączach szczelinowych.
