Panel dotykowy S54, 3 moduły, 4 pola dotyk.+4 pola dotyk.+1 otwór na osprzęt S54, burzowa chmura | DSTR3440/72 Kontakt Simon

Alternatywny kod produktu: WMDZ-01132S-072

Opis i Kluczowe Cechy

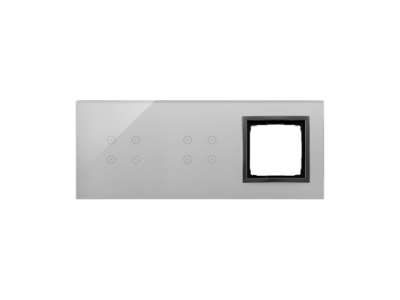

Panel dotykowy S54 o szerokości 3 modułów (54 mm) wyposażony w 8 pól dotykowych w układzie 4+4 oraz dodatkowy otwór montażowy przeznaczony na osprzęt S54. Obudowa w kolorze burzowa chmura. Symbol katalogowy: DSTR3440/72. Konstrukcja w standardzie modułowym umożliwia łatwy montaż w rozdzielnicach szafkowych.

• 8 pól dotykowych (4+4): Umożliwia sterowanie wieloma obwodami oświetlenia, rolet lub innych odbiorników z jednego panelu – wygoda i redukcja liczby zastosowanych urządzeń.
• Szerokość 3 modułów (54 mm): Kompaktowe wymiary pozwalają efektywnie wykorzystać przestrzeń w rozdzielnicy, pozostawiając miejsce na inne aparaty.
• Dodatkowy otwór na osprzęt S54: Umożliwia rozbudowę panelu o moduły funkcyjne (np. przyciski, sygnalizatory) dostosowując go do specyficznych potrzeb instalacji.
• Kolor burzowa chmura: Elegancki, ciemnoszary odcień komponuje się z nowoczesnymi wnętrzami rozdzielnic i tablic sterowniczych.
• Montaż na szynie TH35: Standardowe mocowanie na szynie DIN zapewnia szybki i bezpieczny montaż przez wykwalifikowany personel.

Zgodność z Normami

Panel dotykowy S54 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Przeznaczony do stosowania w suchych pomieszczeniach w ramach stacjonarnych instalacji elektrycznych.

Zastosowanie

Panel dotykowy S54 znajduje zastosowanie w systemach automatyki budynkowej oraz sterowania oświetleniem i roletami. Dzięki modułowej budowie i otworowi na osprzęt S54 może być elastycznie konfigurowany.

• Sterowanie oświetleniem w strefach biurowych, mieszkalnych i handlowych – załączanie, ściemnianie, tworzenie scen świetlnych.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC – realizacja funkcji załącz/wyłącz z wielu punktów.
• Sygnalizacja i nadzór w systemach przyzywowych lub alarmowych – pola dotykowe mogą służyć do wysyłania sygnałów sterujących.
• Centralne sterowanie roletami i żaluzjami – otwieranie, zamykanie, zatrzymywanie z poziomu rozdzielnicy.

Wskazówki Montażowe

Montaż panelu dotykowego S54 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Panel montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Do połączeń elektrycznych stosować przewody o przekroju dostosowanym do obciążenia (zgodnie z dokumentacją producenta) oraz dokręcać zaciski momentem podanym w karcie technicznej. Panel przeznaczony jest do pracy w suchym środowisku wewnątrz rozdzielnic o stopniu ochrony co najmniej IP20.

FAQ

• Czy panel dotykowy S54 jest podświetlany? Dane producenta nie zawierają informacji o podświetleniu pól dotykowych. W razie potrzeby podświetlenia prosimy o kontakt z działem technicznym.
• Jaki jest stopień ochrony panelu? Panel przeznaczony do montażu wewnątrz rozdzielnicy – standardowa ochrona przed dotykiem (IP20). Nie jest odporny na wilgoć ani pył poza obudową rozdzielnicy.
• Do jakiego napięcia można podłączyć panel? Produkt jest elementem sterującym – jego styki przeznaczone są do pracy w obwodach niskiego napięcia. Szczegółowe parametry zasilania i obciążalności należy sprawdzić w karcie katalogowej dołączonej do produktu.
