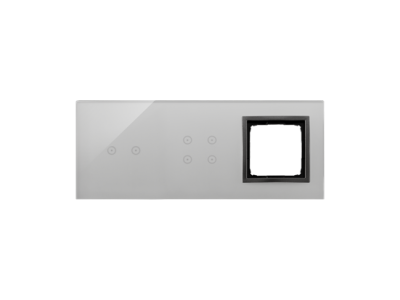

Panel dotykowy S54, 3 moduły, 2 pola dotyk. poziom+4 pola dotyk.+1 otwór na osprzęt, burzowa chmura | DSTR3240/72 Kontakt Simon

Alternatywny kod produktu: WMDZ-01129S-072

Opis i Kluczowe Cechy

Panel dotykowy S54 o symbolu DSTR3240/72 to nowoczesne urządzenie sterujące przeznaczone do montażu w rozdzielnicach modułowych. Dzięki kompaktowej obudowie o szerokości 3 modułów (1 moduł = 17,5 mm) łatwo integruje się z aparaturą na szynie DIN. Wyposażony w 2 poziome pola dotykowe oraz 4 dodatkowe pola dotykowe, co daje łącznie 6 stref sterowania, a dodatkowy otwór na osprzęt umożliwia rozbudowę o przycisk, przełącznik lub sygnalizator. Kolor burzowa chmura nadaje elegancki wygląd w nowoczesnych instalacjach.

• Szerokość 3 modułów: oszczędza miejsce w rozdzielnicy i ułatwia montaż w standardowych szafach sterowniczych.
• 2 poziome + 4 dodatkowe pola dotykowe: zapewniają elastyczne sterowanie wieloma obwodami – np. oświetlenie, rolety, sceny świetlne.
• Otwór na osprzęt: pozwala na doinstalowanie dodatkowego elementu (np. przycisku, diody sygnalizacyjnej) bez konieczności zmiany panelu.
• Kolorystyka burzowa chmura: dyskretnie wtapia się w aranżację wnętrza, odpowiednia do nowoczesnych i minimalistycznych przestrzeni.
• Montaż na szynie TH35: zgodny z branżowym standardem, co gwarantuje szybki i bezpieczny montaż w rozdzielnicach.

Zgodność z Normami

Panel dotykowy został zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich dla aparatury modułowej oraz posiada oznaczenie CE. Montaż na szynie DIN odbywa się zgodnie z normą DIN EN 60715 (standard TH35). Dokładne numery norm dla konkretnych parametrów elektrycznych nie zostały podane przez producenta – przed instalacją zalecamy zapoznanie się z dokumentacją techniczną produktu.

Zastosowanie

Panel dotykowy S54 sprawdza się w systemach sterowania budynkowego, automatyce domowej i obiektach komercyjnych, gdzie wymagana jest wygodna obsługa wielu obwodów z jednego miejsca.

• Sterowanie oświetleniem – włączanie/wyłączanie, regulacja natężenia (przy współpracy z odpowiednimi modułami).
• Zarządzanie roletami i żaluzjami – wysyłanie impulsów sterujących do siłowników.
• Sterowanie scenami – jednoczesne uruchamianie kilku obwodów (np. „wyjście” lub „kino”).
• Sygnalizacja stanu – możliwość integracji z diodami lub przekaźnikami sygnalizacyjnymi przez otwór na osprzęt.

Wskazówki Montażowe

Montaż panelu dotykowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Dokręć zaciski zgodnie z momentem podanym w dokumentacji producenta (wartość typowa dla większości aparatury modułowej: 0,5–0,8 Nm). Przekrój przewodów dobierz do spodziewanego obciążenia (zwykle 1,5–2,5 mm²). Pamiętaj o zachowaniu odstępów wentylacyjnych i nieprzekraczaniu maksymalnej temperatury otoczenia.

FAQ

• Czy panel dotykowy posiada podświetlenie/LED? W danych producenta nie ma informacji o podświetleniu pól dotykowych. W razie potrzeby funkcję sygnalizacji można dodać przez otwór na osprzęt (np. montując diodę lub moduł LED).
• Jaki stopień ochrony ma panel? Producent nie podał konkretnej wartości IP. Dla aparatury montowanej wewnątrz rozdzielnic standardowo przyjmuje się IP20 (ochrona przed ciałami stałymi >12 mm). Nie jest odporny na wilgoć – nie montuj w strefach mokrych.
• Czy pola dotykowe działają jako styki mechaniczne czy pojemnościowe? W nazwie wskazano „pola dotykowe” – sugeruje to technologię dotykową (np. czujniki pojemnościowe lub dotykowe membrany), a nie przełączniki mechaniczne. Szczegółowy tryb pracy (np. monostabilny, bistabilny) należy sprawdzić w pełnej dokumentacji produktu.
