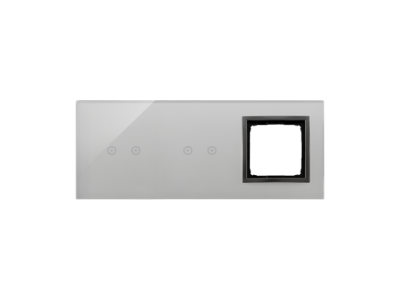

Panel dotykowy S54, 3 moduły, 2 pola dotyk.poziom+2 pola dotyk.poziom+1 otwór na osprzęt, burzowa | DSTR3220/72 Kontakt Simon

Alternatywny kod produktu: WMDZ-01127S-072

Opis i Kluczowe Cechy

Panel dotykowy S54 (symbol DSTR3220/72) to nowoczesne urządzenie sterujące w formacie 3 modułów (54 mm) przeznaczone do montażu na szynie TH35. Wyposażony w 4 pola dotykowe (2+2) oraz 1 otwór na osprzęt umożliwia intuicyjne zarządzanie obwodami elektrycznymi. Kolor burzowy zapewnia neutralny, profesjonalny wygląd w rozdzielnicy. Dzięki bezstykowej technologii dotykowej eliminuje zużycie mechaniczne i gwarantuje długą żywotność.

• Szerokość 3 modułów (54 mm): Standardowy format zgodny z szyną DIN TH35, łatwy montaż w istniejących rozdzielnicach.
• 4 pola dotykowe (2+2): Cztery niezależne strefy sterowania – idealne do załączania obciążeń, wysyłania impulsów lub sygnalizacji.
• 1 otwór na osprzęt: Umożliwia integrację dodatkowego modułu (np. przycisku, wyświetlacza) w ramach tego samego urządzenia.
• Kolor burzowy: Stonowana, odporna na zabrudzenia powłoka, dopasowana do estetyki nowoczesnych rozdzielnic.
• Bezstykowa technologia dotykowa: Brak ruchomych części zwiększa niezawodność i redukuje konieczność konserwacji.

Zgodność z Normami

Produkt spełnia wymagania dyrektywy niskonapięciowej (LVD) oraz dyrektywy kompatybilności elektromagnetycznej (EMC), co potwierdza oznakowanie CE. Został zaprojektowany zgodnie z ogólnie przyjętymi standardami bezpieczeństwa dla aparatury modułowej. Brak szczegółowych danych o normach – zaleca się weryfikację w dokumentacji producenta przed montażem.

Zastosowanie

Panel dotykowy S54 znajduje szerokie zastosowanie w automatyce budynkowej i instalacjach sterowania. Służy głównie do przesyłania sygnałów sterujących bez obciążenia głównego toru prądowego.

• Sterowanie oświetleniem – włączanie/wyłączanie niezależnych stref.
• Wysyłanie impulsów do styczników lub przekaźników w układach załączania obwodów.
• Sterowanie napędami rolet i żaluzji (w połączeniu z odpowiednimi modułami wykonawczymi).
• Sygnalizacja stanów: przywołanie, reset, wybór trybu pracy w systemach PLC.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Panel mocuje się na szynie nośnej TH35 (DIN) w rozdzielnicy. Sposób okablowania, przekrój przewodów oraz moment dokręcania zacisków należy przyjąć zgodnie z dokumentacją techniczną producenta. Nie wolno przekraczać dopuszczalnych parametrów elektrycznych (jeśli są podane).

FAQ

• Czy panel ma podświetlenie? W dostępnych danych nie określono podświetlenia pola dotykowego. Jeśli funkcja jest wymagana, należy sprawdzić specyfikację w pełnej karcie katalogowej producenta.
• Jaki jest stopień ochrony (IP)? Producent nie podaje stopnia ochrony dla tego modelu. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy osiąga IP20 – zaleca się instalację w suchych pomieszczeniach.
• Jaki jest tryb pracy styku? Panel dotykowy nie zawiera styków mechanicznych – działa na zasadzie detekcji pojemnościowej (bezstykowo). Wysyła sygnał elektryczny (np. 24 V DC) do odbiorników, nie jest przeznaczony do bezpośredniego przełączania prądów roboczych.
