Panel dotykowy S54, 3 moduły, 2 pola dotyk.pion+2 pola dotyk.pion+1 otwór na osprzęt, burzowa chmura | DSTR3330/72 Kontakt Simon

Alternatywny kod produktu: WMDZ-01130S-072

Opis i Kluczowe Cechy

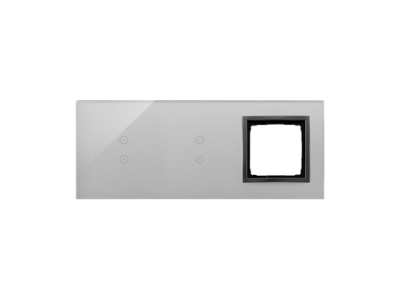

Panel dotykowy S54 (symbol DSTR3330/72) to nowoczesne urządzenie sterujące w formacie 3 modułów, wyposażone w łącznie cztery pola dotykowe (2+2 w układzie pionowym) oraz jeden otwór przystosowany do montażu standardowego osprzętu. Dzięki szerokości zaledwie 3 modułów panel pozwala na elastyczne projektowanie układów sterowania przy jednoczesnej oszczędności miejsca w rozdzielnicy. Obudowa w kolorze burzowej chmury zapewnia estetyczny wygląd pasujący do większości aranżacji.

• Format 3 modułów: Kompaktowa konstrukcja umożliwia montaż w standardowej szynie TH35, minimalizując zajmowaną przestrzeń w rozdzielnicy i ułatwiając rozbudowę instalacji.
• Cztery pola dotykowe (2+2 pionowe): Dwa niezależne zestawy przycisków dotykowych pozwalają na sterowanie dwoma obwodami lub funkcjami (np. oświetlenie + rolety) bez konieczności stosowania dodatkowych przycisków.
• Otwór na osprzęt: Dedykowane gniazdo umożliwia instalację dodatkowych elementów (np. gniazda USB, czujnika, diody sygnalizacyjnej), co zwiększa funkcjonalność panelu bez potrzeby powiększania rozdzielnicy.
• Kolor burzowa chmura: Nowoczesna, stonowana barwa obudowy ułatwia dopasowanie wizualne do pozostałych elementów instalacji i zachowuje estetykę wnętrza rozdzielnicy.
• Łatwa integracja: Panel przeznaczony do współpracy z układami sterowania w automatyce budynkowej – może być stosowany jako element sterujący podłączony do styczników, przekaźników lub wejść PLC (szczegóły podłączenia zgodnie z dokumentacją producenta).

Zgodność z Normami

Panel dotykowy S54 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN dla aparatury modułowej. Posiada oznaczenie CE, co potwierdza zgodność z wymogami dyrektyw unijnych w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż urządzenia powinien być wykonany zgodnie z zaleceniami producenta oraz obowiązującymi przepisami dla instalacji elektrycznych.

Zastosowanie

Panel dotykowy S54 znajduje zastosowanie w systemach sterowania rozproszonego oraz lokalnych układach automatyki budynkowej. Dzięki czterem polom dotykowym i możliwości dobudowania osprzętu jest uniwersalnym elementem do realizacji różnorodnych funkcji sterowniczych.

• Sterowanie oświetleniem – załączanie/wyłączanie dwóch niezależnych obwodów oświetleniowych.
• Sterowanie roletami i żaluzjami – wysyłanie impulsów do styczników lub przekaźników w celu podnoszenia/opuszczania osłon.
• Sygnalizacja i przywołanie – wykorzystanie pól dotykowych do wywoływania określonych stanów w systemie inteligentnego budynku (np. sceny świetlne).
• Integracja z modułami PLC – podanie sygnałów sterujących do sterowników programowalnych w szafach automatyki.

Wskazówki Montażowe

Montaż panelu dotykowego S54 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Podłączenie przewodów wykonać zgodnie z dokumentacją techniczną producenta, zwracając uwagę na odpowiedni moment dokręcania zacisków oraz dobór przekroju przewodów do przewidywanego obciążenia. Niewłaściwy montaż może prowadzić do uszkodzenia urządzenia lub zagrożenia bezpieczeństwa.

FAQ

• Czy panel S54 posiada podświetlenie LED? W danych katalogowych nie określono podświetlenia. W standardowej konfiguracji panele dotykowe tego typu nie mają wbudowanego podświetlenia – w razie potrzeby zaleca się stosowanie zewnętrznych sygnalizatorów lub modułów LED montowanych w otworze na osprzęt.
• Jaki stopień ochrony (IP) ma panel? Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się stopień ochrony IP20, co zapewnia ochronę przed ciałami stałymi o średnicy powyżej 12 mm. Dla konkretnych warunków instalacji (np. wilgoć, pył) prosimy o kontakt z producentem.
• Czy w otwór na osprzęt można zamontować dowolny moduł o standardowym rozmiarze? Otwór jest przystosowany do montażu typowych modułów osprzętu o wymiarach zgodnych z normami DIN, np. gniazd USB, czujników ruchu czy diod sygnalizacyjnych. Przed zakupem zaleca się sprawdzenie wymiarów konkretnego osprzętu w dokumentacji.
