Panel dotykowy S54, 3 moduły, 1 pole dotyk.+2 pola dotyk. poziom+1 otwór na osprzęt, zastygła lawa | DSTR3120/73 Kontakt Simon

Alternatywny kod produktu: WMDZ-01106S-073

Opis i Kluczowe Cechy

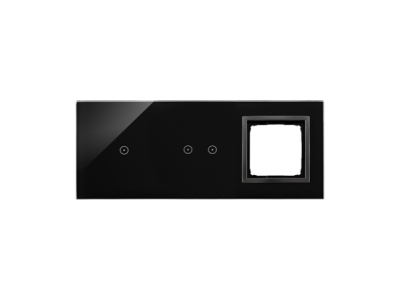

Panel dotykowy S54 (symbol DSTR3120/73) to modułowe urządzenie sterujące w formacie 3 modułów, wyposażone w 1 pole dotykowe, 2 poziome pola dotykowe oraz 1 otwór na osprzęt. Jego wykończenie „zastygła lawa” łączy estetykę z praktycznością w nowoczesnych instalacjach elektrycznych.

• 3 moduły (szerokość zgodna z systemem modułowym): Kompaktowa budowa pozwala zaoszczędzić miejsce w rozdzielnicy, ułatwiając rozplanowanie aparatury.
• 1 pole dotykowe + 2 poziome pola dotykowe: Wielofunkcyjne strefy dotykowe umożliwiają niezależne sterowanie kilkoma obwodami lub urządzeniami bez użycia siły.
• 1 otwór na osprzęt: Możliwość montażu dodatkowego akcesorium (np. przycisku, diody sygnalizacyjnej) – elastyczność w rozbudowie funkcji panelu.
• Design „zastygła lawa”: Stonowany, nowoczesny kolor pasujący do różnych stylów wnętrz, odporny na codzienne zabrudzenia.
• Montaż na szynie DIN 35 mm: Szybka i pewna instalacja w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Panel dotykowy S54 spełnia zasadnicze wymagania dyrektyw unijnych (oznakowanie CE) i jest zgodny z ogólnymi normami europejskimi dla aparatury modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Panel dotykowy S54 znajduje zastosowanie w nowoczesnych systemach automatyki budynkowej, gdzie intuicyjne sterowanie i estetyka idą w parze z funkcjonalnością.

• Sterowanie oświetleniem w strefach salonu, kuchni lub biura – możliwość przypisania różnych funkcji do poszczególnych pól dotykowych.
• Zarządzanie roletami i żaluzjami – impulsy sterujące dla siłowników lub przekaźników.
• Włączanie i wyłączanie układów ogrzewania lub wentylacji w systemach inteligentnego budynku.
• Sygnalizacja stanów (np. alarmu, obecności) w połączeniu z dodatkowym osprzętem montowanym w otworze.

Wskazówki Montażowe

Montaż i podłączenie panelu dotykowego może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Panel przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów dobierz do spodziewanego obciążenia prądowego. Wartości momentów dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Czy panel posiada podświetlenie? W dostępnych danych nie określono podświetlenia pól dotykowych. Szczegóły sprawdź w dokumentacji technicznej producenta.
• Jaki stopień ochrony ma panel? W specyfikacji produktu nie podano klasy IP. Standardowo aparatura do montażu w rozdzielnicy posiada IP20 – potwierdź w karcie katalogowej.
• Czy panel wymaga osobnego zasilania? W danych nie podano napięcia zasilania ani poboru mocy. Należy korzystać z pełnej dokumentacji producenta i dobrać odpowiednie źródło napięcia sterującego.
