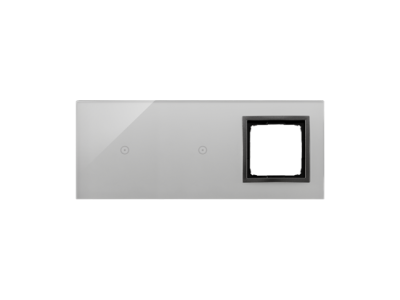

Panel dotykowy S54, 3 moduły, 1 pole dotyk.+1 pole dotyk.,+1 otwór na osprzęt S54, burzowa chmura | DSTR3110/72 Kontakt Simon

Alternatywny kod produktu: WMDZ-01105S-072

Opis i Kluczowe Cechy

Panel dotykowy S54 (symbol DSTR3110/72) to nowoczesny element sterujący w standardzie modułowym o szerokości 3 modułów. Wyposażony w dwa niezależne pola dotykowe oraz jeden otwór przystosowany do montażu osprzętu z serii S54. Dzięki modularnej konstrukcji i stylowemu wykończeniu w kolorze burzowa chmura umożliwia estetyczne i funkcjonalne sterowanie w instalacjach elektrycznych w rozdzielnicach oraz puszkach natynkowych.

• 3 moduły (szerokość 3x18 mm): standardowy wymiar ułatwiający zabudowę w rozdzielnicach na szynie TH35 oraz w puszkach modułowych.
• Dwa pola dotykowe: pozwalają na niezależne sterowanie dwoma obwodami lub funkcjami (np. włącz/wyłącz oświetlenie, roleta góra/dół).
• Jeden otwór na osprzęt S54: umożliwia rozbudowę o dodatkowe przyciski, przełączniki lub wskaźniki z serii S54 bez ingerencji w konstrukcję panelu.
• Kolor burzowa chmura: eleganckie, neutralne wykończenie pasujące do nowoczesnych wnętrz oraz instalacji w standardzie szarym.
• Konstrukcja modułowa: szybki montaż i łatwa wymiana w istniejących rozdzielnicach bez konieczności ingerencji w okablowanie.

Zgodność z Normami

Panel dotykowy S54 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami dotyczącymi wyrobów elektrotechnicznych. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach budynkowych zgodnych z wymaganiami dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej. Zastosowane materiały spełniają wymogi dotyczące odporności cieplnej i ogniowej dla aparatury modułowej.

Zastosowanie

Panel dotykowy S54 sprawdzi się w systemach sterowania w budynkach mieszkalnych, biurowych i użyteczności publicznej, szczególnie tam gdzie wymagana jest estetyka i funkcjonalność dotykowa. Dzięki dwóm polom dotykowym i obwodowi na osprzęt umożliwia realizację wielu scenariuszy sterowania.

• Sterowanie oświetleniem w strefach (włączanie, wyłączanie, ściemnianie przez zewnętrzny regulator) za pomocą dwóch niezależnych pól dotykowych.
• Zarządzanie napędami rolet i żaluzji (góra/dół) poprzez przypisanie jednego pola do kierunku w górę, drugiego do kierunku w dół.
• Generowanie impulsów do styczników, przekaźników lub wejść sterujących PLC w celu realizacji złożonych sekwencji (np. sceny świetlne, załączanie ogrzewania).
• Integracja z systemami automatyki budynkowej (np. KNX, Modbus) jako panel dotykowy sterujący grupami urządzeń – otwór na osprzęt umożliwia montaż elementu sygnalizacyjnego lub dodatkowego przycisku.

Wskazówki Montażowe

Montaż panelu dotykowego S54 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy i zabezpieczyć przed przypadkowym załączeniem. Panel montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej – wskoczyć na szynę i zablokować zatrzask. Do otworu na osprzęt można włożyć wybrany element z serii S54 (np. przycisk, przełącznik lub wskaźnik LED) – należy postępować zgodnie z instrukcją producenta danego osprzętu. Przekrój przewodów przyłączeniowych należy dobrać do maksymalnego prądu obciążenia w danym obwodzie. Po zakończeniu montażu sprawdzić poprawność działania i szczelność obudowy.

FAQ

• Czy panel dotykowy posiada podświetlenie pól dotykowych? W dostępnych danych nie podano informacji o podświetleniu. Należy sprawdzić dokumentację techniczną producenta lub skontaktować się z dostawcą.
• Jaki jest stopień ochrony panelu? Dla aparatury modułowej montowanej wewnątrz rozdzielnicy typowy stopień ochrony wynosi IP20. Dokładna wartość dla tego modelu nie została podana w danych źródłowych.
• Czy pola dotykowe działają w trybie monostabilnym (chwilowym) czy bistabilnym (przełącznym)? Sposób działania pól dotykowych (chwilowy/przełączny) nie został określony w dostępnych danych. Zwykle panele dotykowe serii S54 są konfigurowane pod konkretny tryb w zależności od podłączonego odbiornika – szczegóły znajdują się w instrukcji montażu.
