Panel dotykowy S54, 2 moduły, 2 pola dotykowe poziome + 2 pola dotykowe poziome, zastygła lawa | DSTR222/73 Kontakt Simon

Alternatywny kod produktu: WMDZ-01116S-073

Opis i Kluczowe Cechy

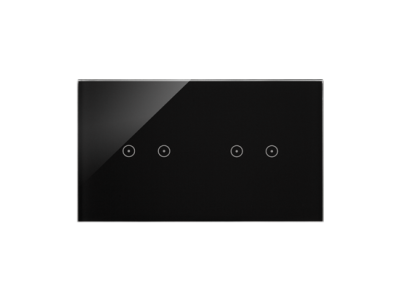

Panel dotykowy S54 o symbolu DSTR222/73 to nowoczesne urządzenie sterujące przeznaczone do montażu w rozdzielnicach na szynie TH35. Zajmuje 2 moduły szerokości, co pozwala na oszczędność miejsca w rozdzielnicy. Wyposażony jest w 4 pola dotykowe w układzie poziomym (2+2 pola), umożliwiające intuicyjne sterowanie czterema niezależnymi obwodami. Estetyczne wykończenie o nazwie „zastygła lawa” nadaje rozdzielnicy elegancki, industrialny wygląd. Urządzenie przeznaczone do współpracy z systemami automatyki budynkowej.

• 2 moduły (ok. 36 mm): Kompaktowa obudowa pozwala zaoszczędzić miejsce w rozdzielnicy, co ułatwia instalację w ciasnych szafkach.
• 4 pola dotykowe poziome: Cztery niezależne przyciski dotykowe umożliwiają sterowanie np. oświetleniem, roletami, scenami lub innymi odbiornikami – jedna listwa czterofunkcyjna.
• Design „zastygła lawa”: Powierzchnia utwardzona wulkanicznie (efekt zastygłej lawy) zapewnia unikalny wygląd i odporność na uszkodzenia mechaniczne.
• Montaż na szynie DIN TH35: Standardowy system mocowania zgodny z normą IEC/EN 60715 – szybki i pewny montaż bez narzędzi.
• Współpraca z systemami automatyki: Panel może być podłączony do magistrali komunikacyjnej (np. KNX, DALI, Modbus) w zależności od konfiguracji systemu – szczegóły w dokumentacji producenta.

Zgodność z Normami

Panel dotykowy S54 spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Urządzenie zaprojektowano zgodnie z obowiązującymi normami bezpieczeństwa dla aparatury modułowej. Szczegółowe informacje o stosowanych normach (m.in. EN 50428, EN 60669-2-1 dla sterowników dotykowych) znajdują się w karcie katalogowej producenta.

Zastosowanie

Panel dotykowy S54 znajduje zastosowanie w inteligentnych instalacjach budynków mieszkalnych, biurowych i usługowych. Dzięki czterem polom dotykowym może sterować:

• Oświetleniem – włączanie/wyłączanie, ściemnianie w systemie DALI/0-10 V.
• Roletami i żaluzjami – podnoszenie/opuszczanie, sterowanie kątowe.
• Scenami świetlnymi – zapamiętywanie i wywoływanie ustawionych konfiguracji.
• Dowolnymi odbiornikami przez styki wykonawcze przekaźników lub styczników – jako panel operatorski.

Wskazówki Montażowe

Montaż panelu dotykowego S54 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające w rozdzielnicy. Panel montuje się na szynie DIN TH35 (zgodnie z normą EN 60715). Przewody przyłączeniowe należy dobrać do obciążenia i długości linii – zalecany przekrój oraz moment dokręcania zacisków podano w instrukcji montażu producenta. Po zakończeniu instalacji sprawdź poprawność połączeń przed ponownym załączeniem napięcia.

FAQ

• Czy panel wymaga podłączenia do magistrali? Panel dotykowy S54 jest częścią systemu automatyki budynkowej – szczegóły dotyczące okablowania (magistrala, zasilanie) znajdują się w dokumentacji technicznej producenta. W zależności od wersji może wymagać oddzielnego zasilania 24 V DC lub być zasilany z magistrali.
• Jaki jest stopień ochrony tego panelu? Dla aparatury modułowej montowanej wewnątrz rozdzielnic standardowo przyjmuje się stopień ochrony IP20. Dokładna wartość dla modelu DSTR222/73 podana jest w karcie katalogowej – zalecamy jej sprawdzenie.
• Czy pola dotykowe są podświetlane? Informacja o podświetleniu (np. podświetlane pierścienie, diody LED) zależy od konkretnej wersji produktu. W opisywanym panelu S54 pola dotykowe posiadają oznaczenia funkcyjne – dane o ewentualnym podświetleniu znajdziesz w specyfikacji producenta.
