Palczatka termokurczliwa czteropalczasta PAL4 185-530-C 185-530mm2 | PAL4_185-530-C/1 Erko

Opis i Kluczowe Cechy

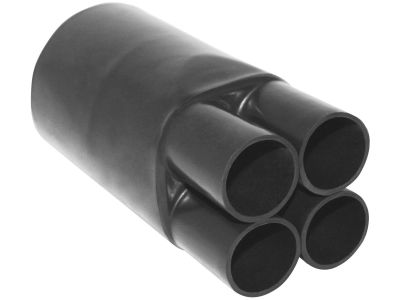

Palczatka termokurczliwa czteropalczasta PAL4_185-530-C/1 to rozwiązanie do łączenia i izolowania końcówek kabli średniego napięcia. Przeznaczona do żył o przekroju od 185 do 530 mm², co umożliwia pracę z grubymi kablami energetycznymi bez konieczności stosowania przejściówek. Czteropalczasta konstrukcja przyspiesza montaż i zapewnia równomierne rozłożenie naprężeń w połączeniu.

• Zakres przekroju 185–530 mm²: uniwersalne dopasowanie do szerokiej gamy kabli – jedna palczatka obsługuje wiele przekrojów, redukując asortyment magazynowy.
• Czteropalczasta budowa: umożliwia szybkie i powtarzalne łączenie czterech żył w jednym cyklu, co skraca czas instalacji.
• Technologia termokurczliwa: po podgrzaniu tworzy szczelną izolację mechaniczną i elektryczną, chroniącą przed wilgocią i korozją.
• Kompatybilność z kablami SN: stosowana w sieciach średniego napięcia, gdzie wymagana jest wysoka niezawodność połączeń.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących materiałów termokurczliwych oraz posiada certyfikację CE. Zastosowane tworzywo zapewnia stabilność wymiarową i odporność na starzenie przy zachowaniu parametrów izolacyjnych zgodnych ze standardami branżowymi.

Zastosowanie

Palczatka termokurczliwa PAL4_185-530-C/1 znajduje zastosowanie tam, gdzie konieczne jest trwałe i szczelne połączenie wielu żył kablowych w instalacjach energetycznych.

• Łączenie końcówek kabli średniego napięcia w stacjach transformatorowych i rozdzielniach.
• Izolowanie połączeń w sieciach podziemnych i napowietrznych.
• Remonty i modernizacje linii kablowych – szybkie przywracanie izolacji po naprawie uszkodzeń.
• Montaż głowic kablowych oraz przejść przez przegrody w instalacjach przemysłowych.

Wskazówki Montażowe

Montaż palczatki mogą wykonywać wyłącznie osoby posiadające odpowiednie uprawnienia i przeszkolone w zakresie obróbki termokurczliwych materiałów izolacyjnych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się o braku napięcia roboczego na kablach. Palczatkę należy nasunąć na odpowiednio przygotowane końcówki żył, a następnie równomiernie ogrzewać (np. opalarką z regulacją temperatury) aż do pełnego skurczenia i przylegania. Należy przestrzegać temperatury grzania oraz czasu podgrzewania zalecanych przez producenta (brak w dostarczonych danych – stosować typowe dla termokurczu zakresy 120–180°C). Przekrój kabla musi mieścić się w deklarowanym zakresie 185–530 mm². Po zakończeniu ochłodzenia sprawdzić szczelność styku.

FAQ

• Ile palców ma palczatka PAL4_185-530-C? Jest to model czteropalczasty – przeznaczony do łączenia czterech żył.
• Jaki zakres przekroju obsługuje ta palczatka? Zakres przekroju wynosi od 185 do 530 mm². Oznacza to, że można ją stosować do kabli o polu przekroju żyły w tym przedziale.
• Czy palczatka jest gotowa do montażu od razu po wyjęciu z opakowania? Tak, wymaga jedynie nasunięcia na żyły i podgrzania. Nie są potrzebne dodatkowe elementy uszczelniające.
