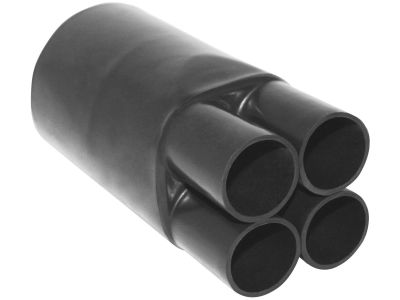

Palczatka termokurczliwa czteropalczasta PAL4 1,5-10-C 1,5-10mm2 | PAL4_1,5-10-C/1 Erko

Opis i Kluczowe Cechy

Palczatka termokurczliwa PAL4_1,5-10-C/1 to czteropalczasta końcówka kablowa przeznaczona do łączenia i izolowania przewodów o przekroju od 1,5 do 10 mm². Wykonana z materiału termokurczliwego, po nagrzaniu kurczy się, tworząc trwałą, szczelną i elektrycznie izolującą osłonę połączenia. Cztery palce umożliwiają rozgałęzienie jednego przewodu na cztery odgałęzienia lub łączenie kilku żył w jednym punkcie.

• Cztery palce (odgałęzienia): Umożliwiają łatwe rozgałęzienie przewodu lub łączenie wielu żył w jednym punkcie – oszczędność miejsca w puszce.
• Zakres przewodów 1,5–10 mm²: Uniwersalne dopasowanie do popularnych przekrojów stosowanych w instalacjach niskiego napięcia – jeden produkt do wielu zastosowań.
• Materiał termokurczliwy: Po zastosowaniu ciepła (opalarka) kurczy się, zapewniając izolację elektryczną oraz ochronę przed wilgocią i kurzem – zwiększa trwałość połączenia.
• Bez potrzeby stosowania dodatkowej izolacji: Palczatka zastępuje taśmę izolacyjną lub koszulki termokurczliwe – przyspiesza montaż i redukuje koszty.

Zgodność z Normami

Produkt zgodny z ogólnymi wymaganiami europejskimi dla osprzętu elektroinstalacyjnego. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa. W przypadku braku szczegółowych numerów norm w dokumentacji produktu, zaleca się stosowanie zgodnie z dobrą praktyką inżynierską oraz przepisami dla instalacji niskiego napięcia.

Zastosowanie

Palczatki termokurczliwe PAL4 stosuje się wszędzie tam, gdzie konieczne jest bezpieczne i estetyczne rozgałęzienie lub łączenie przewodów w instalacjach elektrycznych niskiego napięcia.

• Rozgałęzianie przewodów w puszkach instalacyjnych – jedno wejście, cztery wyjścia.
• Łączenie kilku przewodów o tym samym przekroju w jednym punkcie (np. zero lub faza) w rozdzielnicach.
• Tworzenie szczelnych połączeń w miejscach narażonych na wilgoć – np. w puszkach zewnętrznych lub w instalacjach przemysłowych.
• Montaż w szafach sterowniczych i rozdzielnicach jako szybka metoda izolowania połączeń bez użycia taśmy.

Wskazówki Montażowe

Montaż palczatki termokurczliwej może być wykonywany wyłącznie przez personel posiadający odpowiednie kwalifikacje (np. uprawnienia SEP E) przy odłączonym napięciu. Przed użyciem należy oczyścić przewody z izolacji i utlenień. Nałożyć palczatkę na połączenie, a następnie równomiernie nagrzewać opalarką techniczną aż do całkowitego skurczenia się materiału – unikać przegrzania. Średnicę palczatki należy dobrać do przekroju przewodów (1,5–10 mm²). Nie stosować do przewodów o przekroju wykraczającym poza podany zakres.

FAQ

• Czy palczatka PAL4 nadaje się do przewodów linkowych i drutowych? Tak, zakres 1,5–10 mm² obejmuje zarówno przewody jednożyłowe (drut), jak i wielożyłowe (linka) – pod warunkiem, że całkowity przekrój przewodów w jednym palcu mieści się w deklarowanym zakresie.
• Czy po skurczeniu palczatka jest odporna na wilgoć? Materiał termokurczliwy po skurczeniu tworzy izolację odporną na wilgoć i kurz, ale nie jest przeznaczony do stałego zanurzenia w wodzie. Stosować w suchych lub umiarkowanie wilgotnych warunkach.
• Czy można łączyć przewody o różnych przekrojach w jednej palczatce? Nie zaleca się. Wszystkie przewody w jednej palczatce powinny mieć zbliżony przekrój, aby zapewnić równomierne skurczenie i dobrą izolację. Najlepiej stosować przewody o tym samym przekroju mieszczącym się w zakresie 1,5–10 mm².
