Osłona zacisków odpływowych NH1/2/3, 2x300mm2, LV | LVZALL Hager

Opis i Kluczowe Cechy

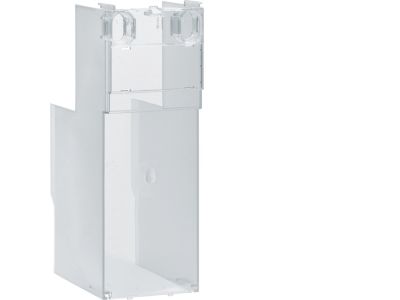

Osłona zacisków odpływowych LVZALL przeznaczona jest do bezpieczników topikowych wielkości NH1, NH2 oraz NH3. Umożliwia wyprowadzenie przewodów o przekroju 2x300 mm², co pozwala na bezpieczne i uporządkowane prowadzenie dużych przekrojów w rozdzielnicach niskiego napięcia. Konstrukcja osłony zapewnia mechaniczną ochronę zacisków odpływowych oraz eliminuje ryzyko przypadkowego kontaktu z elementami pod napięciem.

• Kompatybilność z NH1/2/3: jedna osłona pasuje do trzech najpopularniejszych rozmiarów bezpieczników topikowych, co upraszcza magazynowanie i montaż.
• Maksymalny przekrój 2x300 mm²: umożliwia podłączenie dwóch przewodów o dużym przekroju, zapewniając niską rezystancję połączeń i redukcję nagrzewania.
• Przeznaczenie dla instalacji LV (niskie napięcie): dedykowana do pracy w obwodach do 1000 V AC, zgodnie z typowym zakresem niskiego napięcia (wartość znamionowa zależna od zastosowanego bezpiecznika).
• Solidna konstrukcja izolacyjna: wykonana z materiałów odpornych na działanie temperatury i wpływów środowiska, chroni zaciski przed zwarciem i przypadkowym dotknięciem.
• Łatwy montaż i demontaż: osłona mocowana bezpośrednio na korpusie bezpiecznika NH, nie wymaga dodatkowych narzędzi.

Zgodność z Normami

Osłona LVZALL została zaprojektowana zgodnie z obowiązującymi normami europejskimi dla sprzętu niskonapięciowego oraz posiada oznaczenie CE. Przeznaczona jest do stosowania w instalacjach elektrycznych wykonanych według standardu DIN. Dokładne spełnienie wymogów normy IEC/EN 60947-2 jest zależne od kompatybilnego bezpiecznika.

Zastosowanie

Osłona zacisków odpływowych LVZALL znajduje zastosowanie przede wszystkim w rozdzielnicach przemysłowych i energetycznych, gdzie bezpieczniki NH stanowią zabezpieczenie główne lub odgałęźne. Dzięki obsłudze dużych przekrojów przewodów sprawdza się w instalacjach o znacznym poborze mocy.

• Zabezpieczenie i uporządkowanie przyłączy odpływowych w szafach rozdzielczych dla linii kablowych o dużym przekroju.
• Stosowanie w systemach dystrybucji energii w obiektach przemysłowych, halach produkcyjnych i magazynach.
• Modernizacja istniejących rozdzielnic – osłona pozwala na szybkie i bezpieczne uszczelnienie zacisków odpływowych bez ingerencji w konstrukcję bezpiecznika.
• W instalacach tymczasowych (np. place budowy) wymagających szybkiego montażu bezpieczników NH z wyprowadzonymi przewodami.

Wskazówki Montażowe

Montaż osłony zacisków odpływowych LVZALL powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od całej rozdzielnicy. Osłonę zakładaj na wyjęty lub pewnie odizolowany bezpiecznik NH, upewniając się, że zaciski są czyste i nieuszkodzone. Przekrój przewodów musi być dobrany do prądu znamionowego obwodu zgodnie z normą. Nie przekraczaj maksymalnego przekroju 300 mm² dla każdego toru. Dokręcaj śruby zacisków momentem zalecanym przez producenta bezpiecznika (zazwyczaj w zakresie 8–15 Nm, sprawdź dokumentację). Po montażu osłony upewnij się, że jest prawidłowo zablokowana i nie ma luzów.

FAQ

• Czy osłona LVZALL nadaje się do bezpieczników NH1, NH2 i NH3 jednocześnie? Tak, osłona jest uniwersalna – jej geometria pasuje do wszystkich trzech rozmiarów bezpieczników topikowych NH. Nie wymaga żadnych adapterów ani modyfikacji.
• Jaki maksymalny przekrój przewodu można podłączyć pod osłoną? Osłona umożliwia podłączenie dwóch przewodów o przekroju do 300 mm² każdy (łącznie 2x300 mm²). W przypadku użycia mniejszego przekroju należy stosować odpowiednie tulejki lub końcówki kablowe.
• Czy osłona zapewnia ochronę przed dotykiem bezpośrednim? Tak, konstrukcja osłony izoluje zaciski odpływowe, uniemożliwiając przypadkowe dotknięcie elementów pod napięciem. Stopień ochrony zależy jednak od kompletności obudowy rozdzielnicy – osłona wraz z bezpiecznikiem tworzy barierę mechaniczną.
