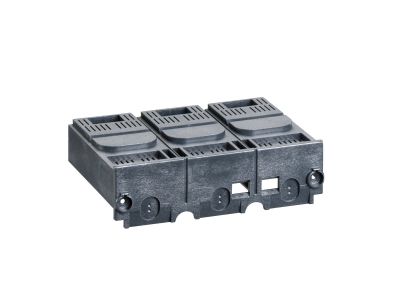

Osłona zacisków krótka do wyłącznika lub podstawy wtykowej dla Compact NSX100/160/250 3P (1szt.) | LV429515 Schneider Electric

Opis i Kluczowe Cechy

Krótka osłona zacisków o numerze katalogowym LV429515 to wysokiej klasy akcesorium izolacyjne zaprojektowane przez renomowanego producenta Schneider Electric. Produkt ten jest dedykowany do współpracy z wyłącznikami kompaktowymi oraz podstawami wtykowymi z serii Compact NSX100, NSX160 oraz NSX250, a także z aparatami z gamy EasyPact CVS. Głównym zadaniem osłony jest zwiększenie bezpieczeństwa eksploatacji poprzez zapewnienie odpowiedniego stopnia ochrony przed dotykiem bezpośrednim części czynnych. Osłona jest przystosowana do pracy w instalacjach o prądzie znamionowym In wynoszącym od 0 do 250 A, co czyni ją uniwersalnym rozwiązaniem w rozdzielnicach niskiego napięcia. Dzięki precyzyjnemu dopasowaniu do aparatów 3-biegunowych (3P), element ten gwarantuje estetyczny wygląd instalacji oraz pełną integralność mechaniczną z urządzeniem bazowym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Jako integralna część systemu Compact NSX, osłona wspiera zachowanie parametrów izolacyjnych określonych w normie IEC 60947-2. Zastosowanie oryginalnych akcesoriów Schneider Electric pozwala na utrzymanie deklarowanego stopnia ochrony IP40 (od czoła) oraz stopnia ochrony przed uderzeniami mechanicznymi IK07. Materiał, z którego wykonano osłonę, charakteryzuje się wysoką odpornością termiczną oraz właściwościami samogasnącymi, co jest kluczowe dla zapewnienia bezpieczeństwa przeciwpożarowego wewnątrz rozdzielnic elektrycznych.

Zastosowanie

Osłona zacisków LV429515 znajduje szerokie zastosowanie w profesjonalnych systemach rozdziału energii. Jest niezbędnym elementem w sytuacjach, gdy wyłącznik Compact NSX lub EasyPact CVS jest montowany w miejscach dostępnych dla obsługi, gdzie wymagane jest ograniczenie ryzyka przypadkowego kontaktu z zaciskami prądowymi. Idealnie sprawdza się w:

• Rozdzielnicach głównych i oddziałowych w budownictwie komercyjnym i przemysłowym.
• Układach sterowania silnikami, gdzie wykorzystywane są wyłączniki serii NSX.
• Modernizacjach istniejących instalacji, w celu podniesienia standardów bezpieczeństwa BHP.
• Aplikacjach wykorzystujących podstawy wtykowe, ułatwiając bezpieczną wymianę aparatów.

Wskazówki Montażowe

Montaż krótkiej osłony zacisków jest intuicyjny i nie wymaga użycia specjalistycznych narzędzi, co znacznie skraca czas prac instalacyjnych. Osłonę należy nasunąć na zaciski przyłączeniowe wyłącznika aż do momentu wyraźnego zablokowania się zatrzasków na obudowie aparatu. Przed montażem należy upewnić się, że przewody lub szyny prądowe są prawidłowo dokręcone z momentem obrotowym zalecanym przez producenta dla danej wielkości ramowej (NSX100-250). Krótka konstrukcja osłony pozwala na wygodne doprowadzenie kabli z końcówkami oczkowymi lub szyn sztywnych, zachowując jednocześnie kompaktowe wymiary całego zestawu. W przypadku konieczności plombowania, osłona posiada przygotowane miejsca pozwalające na zabezpieczenie przed niepowołanym dostępem.

FAQ

• Czy osłona LV429515 pasuje do wyłączników 4-biegunowych? Nie, prezentowany model jest przeznaczony wyłącznie do aparatów 3-biegunowych (3P). Dla wersji 4P należy zastosować dedykowany odpowiednik.
• Jaka jest różnica między osłoną krótką a długą? Osłona krótka chroni bezpośrednio zaciski i jest stosowana głównie przy połączeniach szynowych lub kablowych z końcówkami, natomiast osłona długa całkowicie zakrywa kable dochodzące do wyłącznika, oferując wyższy poziom separacji.
• Czy produkt jest kompatybilny z serią EasyPact CVS? Tak, osłona jest w pełni kompatybilna z aparatami EasyPact CVS o prądzie znamionowym do 250A.
• Czy jedna sztuka w opakowaniu wystarcza na obie strony wyłącznika? Opakowanie zawiera 1 sztukę osłony. Aby zabezpieczyć zarówno zaciski górne (zasilające), jak i dolne (odpływowe), należy zamówić 2 sztuki produktu.
