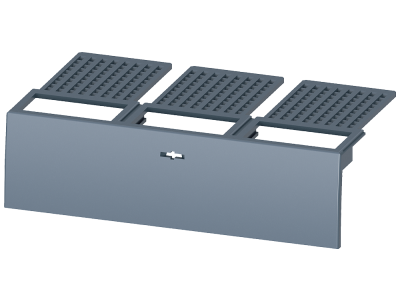

Osłona zacisków, krótka, 3-bieg., IP2X, do 3VA13/14/23/24 | 3VA9481-0WD30 Siemens

Alternatywny kod produktu: 3VA94810WD30

Opis i Kluczowe Cechy

Osłona zacisków krótka, 3-biegowa, o stopniu ochrony IP2X, dedykowana do wyłączników kompaktowych serii 3VA13, 3VA14, 3VA23 oraz 3VA24 (symbol 3VA9481-0WD30). Stanowi niezbędne uzupełnienie systemu akcesoriów, podnosząc poziom bezpieczeństwa w rozdzielnicy. Precyzyjne dopasowanie do listw zaciskowych zapewnia pewne mocowanie i skuteczną izolację.

• Stopień ochrony IP2X: Chroni przed dotykiem palcem i ciałami stałymi o średnicy ≥12,5 mm, minimalizując ryzyko porażenia podczas prac serwisowych.
• Kompatybilność z wyłącznikami 3VA13/14/23/24: Idealne geometryczne dopasowanie gwarantuje szczelność i pewne osadzenie na listwie zaciskowej.
• Kompaktowa, krótka budowa: Nie zajmuje nadmiarowej przestrzeni w rozdzielnicy, ułatwia prowadzenie przewodów i montaż sąsiednich aparatów.
• Prosty montaż bez narzędzi: Nakładana bezpośrednio na zaciski wyłącznika po podłączeniu przewodów – oszczędność czasu instalacji.
• Dedykowane akcesorium serii 3VA: Spójne wizualnie i mechanicznie z pozostałymi elementami systemu, co ułatwia rozbudowę i modernizację rozdzielnicy.

Zgodność z Normami

Osłona spełnia wymogi stopnia ochrony IP2X zgodnie z normą IEC 60529. Produkt oznaczony jest znakiem CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Przeznaczona wyłącznie do współpracy z wyłącznikami kompaktowymi Siemens serii 3VA13, 3VA14, 3VA23, 3VA24.

Zastosowanie

Osłona zacisków stosowana jest w rozdzielnicach niskiego napięcia, w których zamontowano wyłączniki kompaktowe serii 3VA. Jej głównym zadaniem jest ochrona personelu przed przypadkowym kontaktem z częściami czynnymi, co ma szczególne znaczenie w instalacjach przemysłowych i budynkach użyteczności publicznej.

• Zabezpieczenie listw zaciskowych w rozdzielnicach głównych i podrozdzielniach.
• Ochrona podczas prac konserwacyjnych i pomiarowych przy wyłącznikach 3VA13/14/23/24.
• Uzupełnienie systemu akcesoriów przy tworzeniu spójnej i bezpiecznej rozdzielnicy.
• Stosowanie w instalacjach wymagających podwyższonego stopnia ochrony przed dotykiem (IP2X).

Wskazówki Montażowe

Montaż osłony zacisków może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony spod napięcia. Osłonę nakłada się na listwę zaciskową wyłącznika po zakończeniu podłączania przewodów. Nie wymaga ona użycia narzędzi – wystarczy docisnąć ją do oporu. Należy sprawdzić, czy osłona jest prawidłowo zamocowana i nie blokuje swobodnego przepływu powietrza chłodzącego. Przekroje przewodów oraz momenty dokręcania zacisków powinny być zgodne z dokumentacją techniczną wyłącznika.

FAQ

• Czy osłona pasuje do wyłączników kompaktowych innych serii niż 3VA? Nie. Osłona 3VA9481-0WD30 jest dedykowana wyłącznie do wyłączników serii 3VA13, 3VA14, 3VA23, 3VA24. Próba montażu na innych modelach może skutkować brakiem szczelności i ochrony IP2X.
• Jaki stopień ochrony zapewnia osłona? Stopień ochrony IP2X – chroni przed dotykiem palcem oraz przed wnikaniem ciał stałych o średnicy ≥12,5 mm. Nie chroni przed wilgocią ani cieczami.
• Czy osłona może być montowana po uprzednim podłączeniu przewodów? Tak – konstrukcja osłony umożliwia jej nałożenie na listwę zaciskową po zakończeniu okablowania. Należy jednak upewnić się, że przewody nie wystają poza obrys zacisku, aby umożliwić prawidłowe osadzenie.
