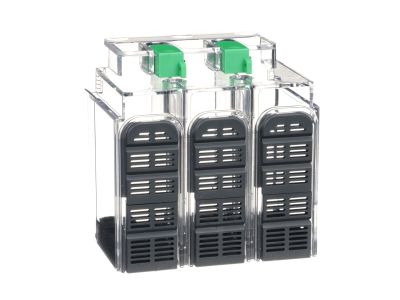

Osłona zacisków długa do wyłącznika lub podstawy wtykowej dla Compact NSXm 16-160A | LV426912 Schneider Electric

Opis i Kluczowe Cechy

Długa osłona zacisków o numerze katalogowym LV426912 to profesjonalne akcesorium izolacyjne zaprojektowane przez firmę Schneider Electric. Produkt jest dedykowany do wyłączników kompaktowych oraz podstaw wtykowych z serii Compact NSXm oraz PowerPact B, obsługujących zakres prądowy od 16A do 160A. Głównym zadaniem osłony jest zwiększenie bezpieczeństwa eksploatacji poprzez zapewnienie fizycznej bariery przed przypadkowym dotykiem części czynnych pod napięciem. Dzięki wydłużonej konstrukcji, osłona gwarantuje stopień ochrony IP40, co jest kluczowe w nowoczesnych rozdzielnicach niskiego napięcia. Wykonana z wysokiej jakości materiałów izolacyjnych, charakteryzuje się dużą wytrzymałością dielektryczną oraz odpornością na warunki panujące wewnątrz szaf sterowniczych.

• Kompatybilność z aparatami 3-biegunowymi (3P).
• Zgodność z gamą Compact NSXm oraz PowerPact B.
• Zwiększenie stopnia ochrony do poziomu IP40.
• Możliwość plombowania, co zapobiega nieautoryzowanemu dostępowi do zacisków.
• Przezroczysta lub półprzezroczysta struktura ułatwiająca inspekcję wizualną bez demontażu.

Zgodność z Normami

Osłona zacisków LV426912 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w elektrotechnice. Jest w pełni kompatybilna z wymaganiami normy IEC 60947-2, co potwierdza jej przydatność do stosowania w profesjonalnych instalacjach przemysłowych. Produkt spełnia również wymogi dyrektywy RoHS, co oznacza, że jest wolny od substancji niebezpiecznych, dbając o bezpieczeństwo użytkowników oraz środowisko naturalne. Akcesorium to stanowi integralną część systemu zabezpieczeń Schneider Electric, wspierając koordynację izolacyjną całego układu zasilającego.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji rozdzielnic mocy oraz w systemach automatyki budynkowej i przemysłowej. Jest niezbędnym elementem wszędzie tam, gdzie wymagane jest zachowanie najwyższych standardów bezpieczeństwa pracy (BHP) oraz ochrona przed łukiem elektrycznym. Długa osłona zacisków jest idealna do montażu w:

• Głównych rozdzielnicach niskiego napięcia w obiektach komercyjnych.
• Szafach sterowniczych maszyn i urządzeń przemysłowych.
• Instalacjach zasilających z wykorzystaniem podstaw wtykowych, gdzie wymagana jest szybka wymiana aparatu przy zachowaniu ochrony izolacyjnej.
• Systemach zasilania gwarantowanego, gdzie ciągłość pracy i bezpieczeństwo obsługi są priorytetem.

Wskazówki Montażowe

Montaż długiej osłony zacisków LV426912 jest intuicyjny i nie wymaga użycia specjalistycznych narzędzi, co znacznie skraca czas prac instalacyjnych. Osłonę należy nasunąć na zaciski wyłącznika Compact NSXm lub podstawy wtykowej aż do momentu wyraźnego zablokowania zatrzasków. Przed montażem należy upewnić się, że przewody lub szyny prądowe są dokręcone z odpowiednim momentem obrotowym zalecanym przez producenta aparatu. Konstrukcja osłony pozwala na łatwe dopasowanie do wyprowadzonych kabli, a w razie potrzeby istnieje możliwość wykonania nacięć pod konkretne przekroje przewodów. Po zakończeniu montażu zaleca się sprawdzenie stabilności osłony oraz, jeśli wymagają tego procedury, założenie plomb zabezpieczających.

FAQ

• Czy osłona pasuje do wyłączników 4-biegunowych? Nie, prezentowany model LV426912 jest przeznaczony wyłącznie do aparatów 3-biegunowych (3P).
• Jaki stopień ochrony zapewnia ta osłona? Po prawidłowym montażu osłona podnosi stopień ochrony zacisków do poziomu IP40.
• Czy osłona jest wymagana przy montażu wyłącznika w obudowie? Choć obudowa sama w sobie stanowi ochronę, stosowanie dodatkowych osłon zacisków jest dobrą praktyką inżynierską, zwiększającą bezpieczeństwo podczas prac serwisowych przy otwartych drzwiach rozdzielnicy.
• Czy produkt jest kompatybilny ze starszymi seriami NSX? Osłona jest dedykowana konkretnie do nowej gamy Compact NSXm oraz PowerPact B. Dla starszych serii NSX należy dobrać odpowiednie akcesoria dedykowane dla tamtych wymiarów obudów.
