Osłona zabezpieczająca, materiał izolacyjny F3A-34 Profi+ | 078928 Eaton

Alternatywny kod produktu: F3A-34

Opis i Kluczowe Cechy

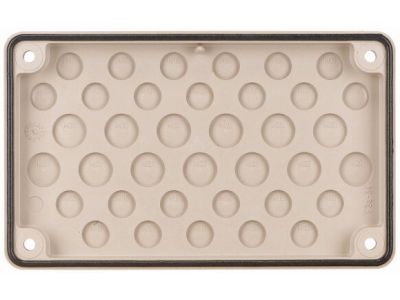

Osłona zabezpieczająca Profi+ F3A-34 (symbol 078928) to wykonana z materiału izolacyjnego flansza przeznaczona do ochrony przyłączy kablowych w rozdzielnicach i obudowach elektrycznych. Wyposażona w obwodową piankową uszczelkę oraz wprowadzenia przewodów w układzie 24xM16 i 13xM20, zapewnia skuteczne uszczelnienie i bezpieczne prowadzenie instalacji.

• Materiał izolacyjny: gwarantuje separację elektryczną elementów pod napięciem od obudowy oraz ochronę przed przypadkowym kontaktem z częściami czynnymi.
• Obwodowa piankowa uszczelka: zapobiega przedostawaniu się kurzu i wilgoci do wnętrza rozdzielnicy, podnosząc poziom ochrony eksploatacyjnej.
• Wprowadzenia przewodów 24xM16 + 13xM20: umożliwiają elastyczne wyprowadzenie dużej liczby przewodów o różnych średnicach bez konieczności obróbki mechanicznej przepustów.
• Kompatybilność z modułową aparaturą: przeznaczona do montażu w standardowych obudowach, ułatwia szybkie i powtarzalne instalacje.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich (oznakowanie CE) oraz standardów DIN dotyczących materiałów izolacyjnych stosowanych w elektroinstalacjach. Przeznaczony do pracy w rozdzielnicach i obudowach o stopniu ochrony co najmniej IP20 (w zależności od zastosowanej obudowy).

Zastosowanie

Osłona Profi+ F3A-34 znajduje zastosowanie wszędzie tam, gdzie konieczne jest uporządkowane i bezpieczne wyprowadzenie przewodów z rozdzielnicy przy zachowaniu szczelności wnętrza.

• Zabezpieczenie przyłączy kablowych w rozdzielnicach mieszkaniowych i przemysłowych.
• Ochrona przepustów w obudowach styczników, przełączników i aparatury modułowej.
• Uszczelnienie przejść przewodów w instalacjach narażonych na kurz, wilgoć lub zabrudzenia (pomieszczenia techniczne, hale produkcyjne).
• Wykorzystanie w systemach automatyki budynkowej i sterowania – jako element organizacji okablowania.

Wskazówki Montażowe

Montaż osłony zabezpieczającej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (montaż, eksploatacja urządzeń elektroenergetycznych). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Osłonę mocuje się w obudowie za pomocą dostarczonego systemu mocowania (zgodnie z instrukcją producenta). Przekroje przewodów dobierz do obciążenia prądowego – w przypadku przepustów gwintowanych M16/M20 stosuj dławnice kablowe o odpowiednim zakresie zacisku. Moment dokręcania dławnic oraz śrub mocujących osłonę – według specyfikacji producenta.

FAQ

• Czy osłona jest przystosowana do montażu na szynie DIN? Nie, osłona F3A-34 przeznaczona jest do montażu bezpośrednio w obudowie (np. puszce czy rozdzielnicy) za pomocą elementów mocujących – nie montuje się jej na szynie TH35.
• Jakie dławnice kablowe można stosować z tym modelem? Wprowadzenia są przygotowane pod dławnice gwintowane M16 (24 szt.) i M20 (13 szt.) – typ dławnicy (plastikowa, metalowa, z uszczelką) dobiera się w zależności od wymaganej szczelności i średnicy kabla.
• Czy materiał izolacyjny jest odporny na wysoką temperaturę? Produkt wykonany jest z tworzywa izolacyjnego stosowanego w typowych warunkach eksploatacyjnych rozdzielnic – nie przekraczaj temperatury otoczenia podanej w karcie katalogowej obudowy (brak danych szczegółowych w dostarczonej specyfikacji).
