Osłona zacisków do zacisków ramowych, 3-biegunowy stycznik | 3RT2936-4EA2 Siemens

Alternatywny kod produktu: 3RT29364EA2

Opis i Kluczowe Cechy

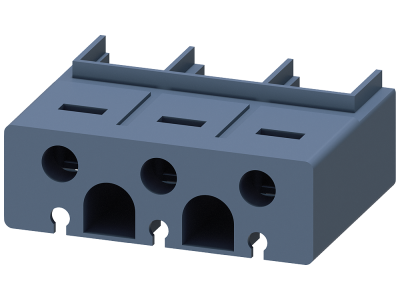

Osłona zacisków ramowych firmy Siemens, oznaczona indeksem 3RT2936-4EA2, przeznaczona do montażu na zaciskach ramowych wielkości S2. Produkt stanowi element modułowego systemu SIRIUS i jest kompatybilna z 3-biegunowymi stycznikami 3RT203, wyłącznikami nadmiarowo-prądowymi 3RV2.3, przekaźnikami przeciążeniowymi 3RB3.3 oraz rozrusznikami łagodnego rozruchu 3RW303/3RW403. Stosowanie osłony zwiększa poziom ochrony przed przypadkowym dotknięciem części pod napięciem, co ma kluczowe znaczenie dla bezpieczeństwa personelu serwisowego i użytkowników końcowych.

• Kompatybilność z systemem SIRIUS: Pasuje do styczników 3RT203, wyłączników 3RV2.3, przekaźników 3RB3.3 oraz rozruszników 3RW303/3RW403 – zapewnia uniwersalne zastosowanie w jednej platformie modułowej.
• Wielkość S2: Dedykowana do zacisków ramowych rozmiaru S2, co gwarantuje prawidłowe osadzenie i stabilne mocowanie bez ryzyka poluzowania podczas eksploatacji.
• Ochrona przed dotykiem bezpośrednim: Skutecznie izoluje metalowe elementy zacisków, minimalizując ryzyko porażenia prądem podczas przeglądów i konserwacji.
• Łatwy montaż: Osłona nakładana bezpośrednio na zaciski ramowe – nie wymaga specjalistycznych narzędzi ani dodatkowych elementów mocujących.
• Modułowość i rozbudowa: Jako część systemu SIRIUS umożliwia szybkie tworzenie rozdzielnic i sterowni w oparciu o jednolite akcesoria.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN stosowanymi w systemie SIRIUS. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej dotyczących bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej. Montaż osłony zgodny z dokumentacją techniczną producenta zapewnia utrzymanie wymaganego stopnia ochrony obwodów.

Zastosowanie

Osłona zacisków ramowych 3RT2936-4EA2 znajduje zastosowanie w rozdzielnicach przemysłowych i budynkowych, gdzie kluczowe jest bezpieczeństwo personelu oraz ochrona samej aparatury. Rekomendowana jest do następujących scenariuszy:

• Instalacje sterowania maszynami i urządzeniami – zabezpieczenie styków głównych styczników 3RT203 w szafach sterowniczych.
• Systemy zabezpieczeń silników – dodatkowa izolacja na wyłącznikach nadmiarowo-prądowych 3RV2.3 i przekaźnikach przeciążeniowych 3RB3.3.
• Rozruszniki łagodnego rozruchu – osłona zacisków w obwodach zasilania silników z użyciem 3RW303/3RW403.
• Modernizacja i rozbudowa istniejących rozdzielnic – ujednolicenie akcesoriów w ramach platformy SIRIUS.

Wskazówki Montażowe

Montaż osłony zacisków powinien być wykonywany wyłącznie przez personel posiadający uprawnienia SEP (do 1 kV) po bezwzględnym odłączeniu napięcia od całego obwodu. Urządzenie mocuje się na szynie TH35 (DIN) lub bezpośrednio na zaciskach ramowych zgodnie z instrukcją producenta. Przed założeniem osłony należy sprawdzić, czy wszystkie przewody są prawidłowo dociśnięte i zabezpieczone przed samoczynnym poluzowaniem. Moment dokręcania śrub zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną danego urządzenia (stycznika, wyłącznika, przekaźnika). Po montażu zaleca się wzrokową kontrolę osadzenia osłony – powinna przylegać równomiernie do obudowy, nie powodując naprężeń na przewodach.

FAQ

• Czy osłona 3RT2936-4EA2 pasuje do innych styczników niż 3RT203? Zgodnie z danymi producenta osłona przeznaczona jest do zacisków ramowych wielkości S2 w stycznikach 3RT203 oraz do wymienionych urządzeń: wyłączników 3RV2.3, przekaźników 3RB3.3 i rozruszników 3RW303/3RW403. Dla innych modeli zalecamy sprawdzenie karty katalogowej lub konsultację z działem technicznym.
• Czy osłona zacisków wymaga dodatkowego narzędzia do montażu? Nie – osłona nakładana jest ręcznie, bez potrzeby użycia śrubokręta ani innych narzędzi. Należy upewnić się, że zatrzaski odpowiednio wskoczyły w rowki zacisków ramowych.
• Jaki jest stopień ochrony (IP) po zamontowaniu osłony? Producent nie podaje konkretnej wartości IP dla samej osłony. Należy przyjąć, że urządzenie pracuje w rozdzielnicy o stopniu ochrony co najmniej IP20 (typowym dla aparatury modułowej). Osłona podnosi poziom bezpieczeństwa przed dotykiem, ale nie zmienia klasyfikacji IP całego zestawu.
