Osłona przyłącza kablowego, osłona, wyposażenie do rozłącznika izolacyjnego bezpiecznikowego | 3NP1953-1CB00 Siemens

Alternatywny kod produktu: 3NP19531CB00

Opis i Kluczowe Cechy

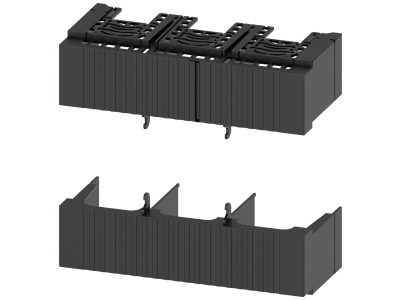

Osłona przyłącza kablowego 3NP1953-1CB00 firmy Siemens to akcesorium dedykowane do rozłączników izolacyjnych bezpiecznikowych serii 3NP1. Stanowi element systemu ochrony przed dotykiem części przewodzących prąd, zwiększając bezpieczeństwo personelu podczas montażu i eksploatacji. Zaprojektowana z myślą o modułowej budowie rozłączników 3NP1, umożliwia elastyczne prowadzenie przyłączy kablowych.

• Ochrona reach-round i przed dotykiem: Osłona zapobiega przypadkowemu dotknięciu części przewodzących prąd podczas montażu i obsługi, nawet przy dostępie od tyłu rozłącznika.
• Duże okienka kontrolne: Umożliwiają łatwą wizualną kontrolę zainstalowanych bezpieczników bez demontażu osłony.
• Kompatybilność z serią 3NP1: Przeznaczona do rozłączników izolacyjnych bezpiecznikowych Siemens 3NP1 (100–630 A), zapewnia pełną integrację z systemem.
• Elastyczność montażu: Możliwość szybkiej i łatwej przebudowy na wyjście kabli górą lub dołem, dostosowując się do potrzeb instalacji.
• Możliwość zaplombowania i zamknięcia: Umożliwia zabezpieczenie przed nieautoryzowanym dostępem, podnosząc poziom bezpieczeństwa.

Zgodność z Normami

Osłona przyłącza kablowego 3NP1953-1CB00 jest akcesorium przeznaczonym do stosowania w rozłącznikach izolacyjnych bezpiecznikowych serii 3NP1, które spełniają wymagania obowiązujących norm międzynarodowych i europejskich. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Osłona znajduje zastosowanie tam, gdzie wymagane jest zabezpieczenie przyłączy kablowych w rozłącznikach izolacyjnych bezpiecznikowych – w przemyśle, infrastrukturze oraz budynkach komercyjnych.

• Ochrona przyłączy kablowych w rozłącznikach 3NP1 w rozdzielnicach przemysłowych.
• Zabezpieczenie dostępu do części czynnych podczas montażu i konserwacji w instalacjach o podwyższonych wymaganiach bezpieczeństwa.
• Stosowanie w systemach szyn zbiorczych 8US, gdzie wymagana jest dodatkowa osłona od tyłu.
• Wyposażenie serii 3NP1 w aplikacjach wymagających możliwości zaplombowania i kontroli wizualnej bezpieczników.

Wskazówki Montażowe

Montaż osłony przyłącza kablowego 3NP1953-1CB00 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Osłonę montuje się na rozłączniku zgodnie z dokumentacją producenta. Momenty dokręcania śrub oraz przekroje przewodów należy dobierać według parametrów rozłącznika 3NP1 – osłona nie zmienia dopuszczalnych obciążeń prądowych rozłącznika. Należy upewnić się, że osłona jest prawidłowo zablokowana i plomba (opcjonalnie) założona dla zabezpieczenia przed manipulacją.

FAQ

• Jaki stopień ochrony IP zapewnia osłona 3NP1953-1CB00? Stopień ochrony IP (do IP40) dotyczy całego rozłącznika izolacyjnego bezpiecznikowego z serii 3NP1, a nie samej osłony. Osłona jest elementem zwiększającym bezpieczeństwo przed dotykiem, a końcowy stopień IP zestawu zależy od kompletnego rozłącznika i sposobu montażu.
• Czy osłona jest kompatybilna ze wszystkimi rozłącznikami 3NP1 (100–630 A)? Tak, osłona przyłącza kablowego 3NP1953-1CB00 przeznaczona jest do wszystkich rozłączników izolacyjnych bezpiecznikowych serii 3NP1, niezależnie od wielkości prądowej (100 A do 630 A).
• Jakie są opcje montażu – góra/dół wyprowadzenia kabli? Osłona umożliwia elastyczną przebudowę na wyprowadzenie kabli górą lub dołem. Wymaga to wykonania odpowiednich otworów zgodnie z instrukcją – osłona dostarczana jest w wersji uniwersalnej, którą można dostosować na miejscu.
