Osłona przyłącza końcówki kablowej i szyny prądowej do stycznika | 3RT1946-4EA1 Siemens

Alternatywny kod produktu: 3RT19464EA1

Opis i Kluczowe Cechy

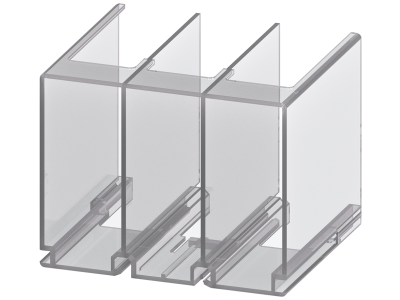

Osłona przyłącza 3RT1946-4EA1 marki Siemens to akcesorium dedykowane do urządzeń modułowego systemu SIRIUS z przyłączem szynowym. Przeznaczona do zabezpieczenia końcówek kablowych oraz szyn prądowych w stycznikach i wyłącznikach silnikowych takich serii jak 3RT2.4, 3RV2.4, 3RW404, 3RU214, 3RB3.4. Poprawia bezpieczeństwo eksploatacji poprzez ochronę przed przypadkowym dotykiem elementów znajdujących się pod napięciem.

• Kompatybilność z systemem SIRIUS: Idealne dopasowanie do urządzeń z przyłączem szynowym – styczników, wyłączników silnikowych, przekaźników i przełączników serii 3RT2.4, 3RV2.4, 3RW404, 3RU214, 3RB3.4 – gwarantuje bezproblemowy montaż i niezawodne działanie.
• Ochrona przyłączy kablowych: Skutecznie izoluje końcówki przewodów i szyny prądowe, zmniejszając ryzyko zwarć oraz chroniąc przed przypadkowym kontaktem podczas prac konserwacyjnych.
• Modułowa konstrukcja: Produkt wpisuje się w elastyczną architekturę systemu SIRIUS, umożliwiając łatwe rozbudowywanie instalacji i wymianę komponentów.
• Łatwy montaż: Osłona nakładana bezpośrednio na urządzenie z przyłączem szynowym – nie wymaga dodatkowego oprzyrządowania, co skraca czas instalacji.
• Trwała konstrukcja: Wykonana z wytrzymałego materiału izolacyjnego, odpornego na standardowe warunki pracy w rozdzielnicach elektrycznych.

Zgodność z Normami

Osłona przyłącza 3RT1946-4EA1 jest elementem certyfikowanego systemu SIRIUS. Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zastosowane materiały i konstrukcja zapewniają zgodność z ogólnie obowiązującymi normami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Osłona przyłącza zabezpiecza punkty połączeń elektrycznych w urządzeniach z przyłączem szynowym. Znajduje zastosowanie wszędzie tam, gdzie wymagana jest dodatkowa ochrona przed dotykiem bezpośrednim oraz podniesienie poziomu bezpieczeństwa instalacji.

• Zabezpieczenie końcówek kablowych w stycznikach modułowych serii 3RT2.4 w szafach sterowniczych.
• Ochrona szyn prądowych w wyłącznikach silnikowych 3RV2.4 w rozdzielnicach przemysłowych.
• Stosowanie w przekaźnikach nadprądowych 3RU214 oraz przekaźnikach półprzewodnikowych 3RW404 w automatyce budynkowej i procesowej.
• Uzupełnienie instalacji w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagane jest zachowanie stref bezpieczeństwa (zgodnie z koncepcją systemu SIRIUS).

Wskazówki Montażowe

Montaż osłony przyłącza 3RT1946-4EA1 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie i zabezpieczyć przed przypadkowym załączeniem. Osłonę nakłada się na urządzenie z przyłączem szynowym (np. stycznik 3RT2.4) zgodnie z instrukcją producenta. Należy upewnić się, że wszystkie przewody są prawidłowo zakończone, a moment dokręcania śrub przyłączeniowych spełnia wartości podane w dokumentacji technicznej urządzenia bazowego. Przekrój przewodów powinien być dobrany do prądu znamionowego obwodu.

FAQ

• Czy osłona 3RT1946-4EA1 pasuje do wszystkich styczników serii Sirius? Jest dedykowana do urządzeń z przyłączem szynowym, w szczególności do serii 3RT2.4, 3RV2.4, 3RW404, 3RU214 i 3RB3.4. W przypadku innych modeli należy sprawdzić fizyczną kompatybilność na podstawie katalogu producenta.
• Jaki stopień ochrony zapewnia osłona? Produkt zwiększa bezpieczeństwo mechaniczne i izolacyjne, jednak końcowy stopień ochrony (IP) instalacji zależy od obudowy, w której zamontowane jest urządzenie. Osłona nie zmienia IP samego urządzenia bazowego.
• Czy osłona jest wymagana do prawidłowego działania stycznika? Nie jest wymagana do działania, ale zalecana w celu spełnienia wymogów bezpieczeństwa – chroni przed przypadkowym dotykiem części pod napięciem i ułatwia organizację okablowania w szafie sterowniczej.
