Osłona na przestrzeń podłączeniową, XPC0610 | 133078 Eaton

Alternatywny kod produktu: XPC0610

Opis i Kluczowe Cechy

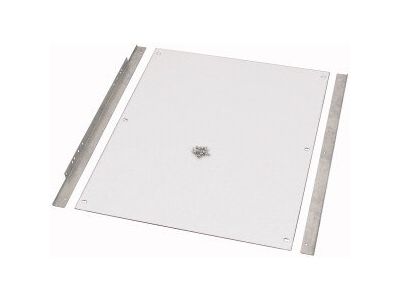

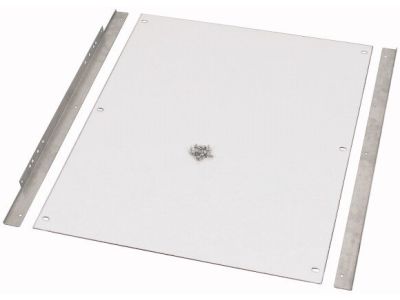

Osłona na przestrzeń podłączeniową XPC0610 (numer katalogowy 133078) firmy Eaton to przezroczysta pokrywa dedykowana do rozdzielnic niskiego napięcia xEnergy Main NN. Przeznaczona do zabezpieczenia obszaru przyłączeniowego o wymiarach wysokość 600 mm x szerokość 1000 mm. Przezroczyste tworzywo umożliwia kontrolę wizualną przyłączy bez konieczności demontażu, co skraca czas przeglądów i zwiększa komfort obsługi.

• Wymiary (wys. x szer.): 600 x 1000 mm – idealne dopasowanie do standardowych rozdzielnic xEnergy Main NN, co gwarantuje estetyczne i szczelne zamknięcie przestrzeni przyłączeniowej.
• Przezroczysta konstrukcja: umożliwia szybką inspekcję połączeń kablowych i stanu technicznego bez otwierania osłony, co podnosi efektywność prac serwisowych.
• Dedykowana do rozdzielnic Eaton xEnergy Main NN: zapewnia kompatybilność mechaniczną i zachowanie integralności obudowy – łatwy montaż bez modyfikacji.
• Materiał izolacyjny: wykonana z tworzywa sztucznego o właściwościach dielektrycznych, co podnosi bezpieczeństwo użytkowania w obrębie stref przyłączeniowych.
• Brak elementów metalowych: eliminuje ryzyko korozji i dodatkowych połączeń wyrównawczych, ułatwia utrzymanie czystości w rozdzielnicy.

Zgodność z Normami

Osłona XPC0610 jest komponentem systemu rozdzielnic Eaton xEnergy Main NN zaprojektowanym zgodnie z europejskimi standardami bezpieczeństwa dla rozdzielnic niskiego napięcia. Produkt posiada oznaczenie CE i jest przeznaczony do montażu w rozdzielnicach spełniających wymogi norm serii EN 61439. W przypadku konkretnych wymagań normatywnych w danej instalacji należy uwzględnić całościową deklarację systemu rozdzielnicy.

Zastosowanie

Osłona przestrzeni przyłączeniowej XPC0610 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona i wizualny dostęp do przyłączy kablowych w rozdzielnicach nn. Polecana do:

• zabezpieczenia stref przyłączeniowych w rozdzielnicach głównych i podrozdzielniach Eaton xEnergy Main NN,
• instalacji przemysłowych i komercyjnych wymagających regularnych przeglądów połączeń,
• obiektów użyteczności publicznej oraz budynków biurowych, gdzie estetyka i bezpieczeństwo są priorytetem,
• modernizacji istniejących rozdzielnic – jako element uzupełniający do nowych lub wymienianych drzwi/obudów.

Wskazówki Montażowe

Montaż osłony powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP – przed rozpoczęciem prac bezwzględnie odłączyć napięcie w rozdzielnicy. Osłonę mocuje się do ramy rozdzielnicy za pomocą dostarczonych elementów (wkręty, klipsy) zgodnie z instrukcją producenta. Należy zachować odpowiedni moment dokręcania podany w dokumentacji technicznej. Przekrój przewodów i organizacja wiązek kablowych muszą być dobrane do prądu obwodu – osłona nie może kolidować z prowadzeniem przewodów. W przypadku braku dedykowanych otworów nie modyfikować osłony – należy stosować wyłącznie oryginalne akcesoria Eaton.

FAQ

• Czy osłona jest przezroczysta i czy mogę sprawdzać połączenia bez jej zdejmowania? Tak, osłona wykonana jest z przezroczystego tworzywa, co umożliwia wzrokową kontrolę przyłączy bez demontażu – wystarczy otworzyć drzwi rozdzielnicy lub zdjąć panel czołowy.
• Jakie są maksymalne wymiary przewodów, które zmieszczą się pod osłoną? Producent nie podaje konkretnych ograniczeń przekrojów – przestrzeń przyłączeniowa o wymiarach 600x1000 mm pozwala na prowadzenie wielu przewodów i szyn. Zaleca się odpowiednie ułożenie wiązek, aby nie utrudniać zamykania osłony.
• Czy osłona posiada stopień ochrony IP? W danych technicznych nie podano stopnia ochrony IP – osłona przeznaczona jest do montażu wewnątrz rozdzielnicy, która zapewnia właściwy stopień ochrony dla całej obudowy. Należy kierować się deklaracją producenta dla konkretnego modelu rozdzielnicy.
