Osłona metalowa dla aparatury modułowej, BPZ-FP-1000/150-45 Profi+ | 293532 Eaton

Opis i Kluczowe Cechy

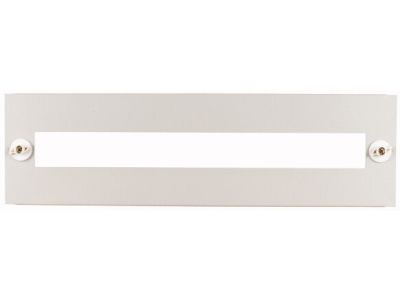

Osłona metalowa o oznaczeniu BPZ-FP-1000/150-45 to profesjonalny element systemowy dedykowany do zaawansowanych rozdzielnic serii Profi+ marki EATON. Produkt został zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa oraz estetyki wewnątrz rozdzielnic natynkowych i podtynkowych obsługujących prądy znamionowe do 630A. Wykonanie z wysokiej jakości blachy stalowej gwarantuje odporność na uszkodzenia mechaniczne oraz stabilność konstrukcyjną, co jest kluczowe w profesjonalnych instalacjach elektroenergetycznych.

• Szerokość systemowa: 1000 mm, co pozwala na zabudowę szerokich sekcji aparatury modułowej.
• Wysokość: 150 mm, idealnie dopasowana do standardowych rzędów aparatury.
• Wycięcie 45 mm: Standardowy otwór pozwalający na wyprowadzenie dźwigni i czół aparatury modułowej przy zachowaniu pełnej ochrony przed dotykiem części czynnych.
• Kompatybilność: Pełna integracja z systemem Profi+, co skraca czas montażu i zapewnia idealne dopasowanie elementów.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normatywne dotyczące obudów i rozdzielnic niskiego napięcia. Osłona BPZ-FP-1000/150-45 została zaprojektowana zgodnie z normą IEC/EN 61439, co potwierdza jej przydatność do stosowania w zestawach rozdzielczych poddawanych weryfikacji konstrukcji. Zastosowanie metalowej osłony podnosi bezpieczeństwo pożarowe oraz zapewnia odpowiednią ciągłość elektryczną obudowy, co jest istotne w kontekście ochrony przeciwporażeniowej.

Zastosowanie

Osłona znajduje szerokie zastosowanie w budownictwie komercyjnym, przemysłowym oraz mieszkaniowym o podwyższonym standardzie. Jest niezbędnym elementem przy konfigurowaniu rozdzielnic głównych i piętrowych, gdzie wymagana jest przejrzysta segregacja aparatury oraz zabezpieczenie przed dostępem osób niepowołanych do wnętrza szafy. Dzięki obsłudze prądów do 630A, osłona ta jest idealnym wyborem dla rozbudowanych systemów zasilania i sterowania, w których wykorzystuje się aparaturę modułową taką jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć.

Wskazówki Montażowe

Montaż osłony BPZ-FP-1000/150-45 jest intuicyjny dzięki systemowym uchwytom serii Profi+. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Przed dokręceniem śrub mocujących należy upewnić się, że aparatura modułowa jest prawidłowo osadzona na szynach DIN, aby wycięcie 45 mm idealnie pokrywało się z frontami urządzeń.
• Uziemienie: Ze względu na metalową konstrukcję, należy zapewnić właściwe połączenie wyrównawcze osłony z konstrukcją rozdzielnicy, zgodnie ze schematem uziemień producenta.
• Moment dokręcania: Zaleca się stosowanie narzędzi ręcznych w celu uniknięcia uszkodzenia powłoki lakierniczej przy elementach mocujących.

FAQ

• Czy osłona pasuje do rozdzielnic innych producentów? Osłona jest elementem systemowym serii EATON Profi+ i jest optymalizowana pod kątem konstrukcji ram i obudów tego konkretnego producenta.
• Czy produkt zawiera elementy montażowe w zestawie? Osłona jest dostarczana jako gotowy element do montażu w dedykowanych wspornikach systemu Profi+.
• Jaki jest stopień ochrony zapewniany przez osłonę? Osłona po zamontowaniu w obudowie przyczynia się do zachowania deklarowanego stopnia ochrony IP rozdzielnicy, chroniąc przed bezpośrednim kontaktem z częściami pod napięciem.
