Osłona końcowa adaptera 3x35-120mm z pokrywą | 8US1921-1AA00 Siemens

Alternatywny kod produktu: 8US19211AA00

Opis i Kluczowe Cechy

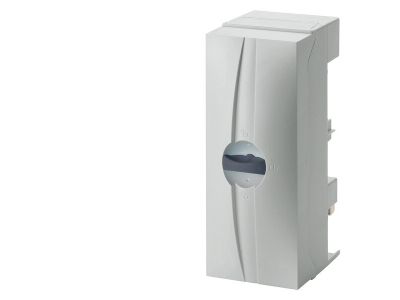

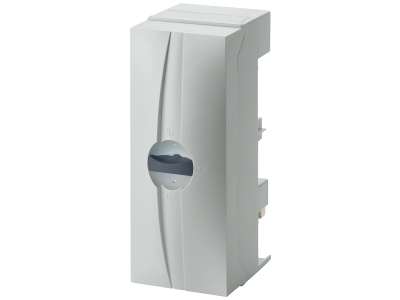

Osłona końcowa adaptera z pokrywą Siemens, symbol 8US1921-1AA00, przeznaczona do systemu szyn zbiorczych 8US. Akcesorium umożliwia bezpieczne zakończenie adapterów dla przewodów o przekroju 35–120 mm² w konfiguracji 3-biegunowej. Dzięki kompaktowej szerokości 81 mm oraz zgodności z rozstawem szyn 60 mm osłona pozwala na zachowanie przejrzystego i uporządkowanego układu w rozdzielnicy, jednocześnie chroniąc przed przypadkowym dotknięciem elementów pod napięciem.

• Przekrój przewodów 35–120 mm²: uniwersalne dopasowanie do szerokiego zakresu żył, co ułatwia projektowanie i rozbudowę instalacji.
• 3-biegunowa konstrukcja: dedykowana do układów trójfazowych, zapewniająca jednoczesne zabezpieczenie wszystkich trzech faz.
• Szerokość 81 mm: kompaktowe wymiary pozwalają na oszczędność miejsca w rozdzielnicy przy zachowaniu czytelnego rozkładu przewodów.
• Odstęp między osiami szyn 60 mm: zgodność ze standardowym rozstawem systemu szyn zbiorczych 8US, co gwarantuje łatwy i szybki montaż na belkach wzdłużnych.
• Osłona z pokrywą: zabezpiecza styki i przewody przed przypadkowym dotknięciem (ochrona przed wetknięciem palców), podnosząc poziom bezpieczeństwa eksploatacji.

Zgodność z Normami

Osłona końcowa adaptera Siemens 8US1921-1AA00 jest częścią systemu szyn zbiorczych 8US, który spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Produkt został zaprojektowany z zachowaniem standardów bezpieczeństwa obowiązujących w budowie maszyn i urządzeń elektrycznych.

Zastosowanie

Akcesorium znajduje zastosowanie w nowoczesnych rozdzielnicach instalacyjnych oraz w systemach dystrybucji energii, gdzie wymagana jest bezpieczna i uporządkowana zabudowa adapterów szyn zbiorczych. Służy do zabezpieczenia końcówek adapterów przyłączających odbiorniki takie jak bezpiecznikowe rozłączniki izolacyjne oraz wyłączniki.

• Wyposażenie rozdzielnic w budynkach mieszkalnych i komercyjnych – zabezpieczenie obwodów trójfazowych.
• Systemy dystrybucji energii w przemyśle – łatwa rozbudowa o dodatkowe obwody dzięki modułowości systemu 8US.
• Prefabrykacja gałęzi odbiorników – redukcja czasu montażu i kosztów instalacji.
• Instalacje o podwyższonych wymaganiach bezpieczeństwa – osłona chroni przed przypadkowym kontaktem z elementami pod napięciem.

Wskazówki Montażowe

Montaż osłony końcowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Akcesorium montuje się na adapterach systemu szyn zbiorczych 8US na belkach wzdłużnych o rozstawie szyn 60 mm. Należy postępować zgodnie z dokumentacją techniczną producenta dotyczącą momentu dokręcania oraz doboru przekroju przewodów odpowiedniego do obciążenia prądowego.

FAQ

• Czy osłona pasuje do wszystkich adapterów systemu 8US? Osłona jest dedykowana do adapterów przewodów o przekroju 35–120 mm² w wersji 3-biegunowej. Przed zakupem należy sprawdzić zgodność z posiadanym adapterem.
• Jakie są wymiary osłony? Szerokość wynosi 81 mm, a odstęp między osiami szyn to 60 mm. Grubość szyny wynosi 5,10 mm (zgodna z profilem TT).
• Czy osłona zapewnia ochronę przed przypadkowym dotknięciem? Tak, osłona z pokrywą zabezpiecza styki i przewody przed wetknięciem palców, co podnosi poziom bezpieczeństwa podczas eksploatacji rozdzielnicy.
