Osłona do główki grzybkowej Fi 40, niebieskia, blokowana kłódką Harmony XB4 | ZBZ1606 Schneider Electric

Opis i Kluczowe Cechy

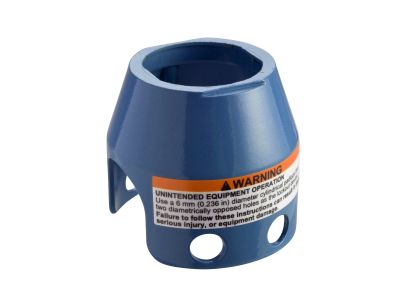

Osłona do główki grzybkowej Schneider Electric Harmony XB4 ZBZ1606 to metalowe akcesorium przeznaczone do wyłączników awaryjnych z grzybkiem o średnicy 40 mm. Wykonana w kolorze niebieskim, wyposażona w mechanizm blokowania kłódką, zapewnia ochronę przed przypadkowym wyzwoleniem oraz umożliwia autoryzowane odblokowanie. Kompatybilna z przyciskami serii Harmony XB4 i XB5, montowana w standardowych otworach 30 mm.

• Blokada kłódką: zabezpiecza wyłącznik awaryjny przed nieuprawnionym użyciem – praca serwisowa wymaga fizycznego odblokowania przez upoważnionego pracownika.
• Średnica główki 40 mm: pasuje do standardowych przycisków grzybkowych Harmony XB4 i XB5, ułatwia szybką wymianę i modernizację istniejących rozwiązań.
• Stopień ochrony IP66: odporność na kurz i silne strumienie wody – gwarantuje niezawodność w trudnych warunkach przemysłowych i na zewnątrz.
• Odporność na uderzenia, wibracje i korozję: metalowa obudowa zachowuje funkcjonalność nawet po intensywnym użytkowaniu i awariach mechanicznych.
• Montaż w otworze 30 mm: kompatybilność z typowymi panelami i rozdzielnicami, upraszcza instalację w istniejących systemach.

Zgodność z Normami

Osłona posiada międzynarodowe certyfikaty (Marine ABS certification) oraz klasyfikację obudów Type 1, 2, 3, 3R, 4, 12, 13. Spełnia wymagania norm dotyczących ochrony przed pyłem i wilgocią (IP66). Produkt jest oznakowany znakiem CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Osłona ZBZ1606 została zaprojektowana do wyłączników awaryjnych (stop-awaryjnych) w instalacjach przemysłowych i budynkowych. Stosuje się ją wszędzie tam, gdzie wymagane jest fizyczne zabezpieczenie przed nieautoryzowanym wyłączeniem maszyn.

• Blokowanie wyłącznika awaryjnego na czas konserwacji i serwisu – zgodne z zasadami lockout/tagout.
• Ochrona przycisków grzybkowych w narażonych na przypadkowe naciśnięcie miejscach (linie produkcyjne, magazyny).
• Stosowanie w strefach zagrożonych wilgocią i zapyleniem (IP66) – hale przemysłowe, myjnie, tunele.
• Modernizacja istniejących stanowisk operatorskich z przyciskami Harmony XB4/XB5 – łatwa wymiana dzięki standardowemu otworowi 30 mm.

Wskazówki Montażowe

Montaż i demontaż osłony powinien być wykonywany wyłącznie przez osoby z odpowiednimi kwalifikacjami (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całego obwodu wyłącznika awaryjnego. Osłonę mocuje się do przycisku grzybkowego za pomocą wbudowanego mechanizmu sprężynowego – nie wymaga narzędzi. Przekrój przewodów i parametry zacisków przycisku muszą być dobrane zgodnie z dokumentacją producenta. W przypadku montażu w trudnodostępnych miejscach zaleca się użycie odpowiedniego klucza do dokręcenia pierścienia mocującego (moment według karty katalogowej przycisku).

FAQ

• Czy osłona pasuje do przycisków Harmony XB5? Tak – jest kompatybilna z seriami XB4 i XB5, pod warunkiem że główka grzybkowa ma średnicę 40 mm.
• Jaki stopień ochrony ma osłona? Deklarowany stopień ochrony IP66, co oznacza pyłoszczelność i odporność na silne strumienie wody. Dodatkowo spełnia normy obudów Type 1, 2, 3, 3R, 4, 12, 13.
• Czy można użyć osłony ZBZ1606 do blokady kłódką? Tak – mechanizm umożliwia założenie kłódki (nie wchodzi w skład zestawu) w celu zablokowania przycisku w pozycji wyłączonej. To zabezpieczenie przed przypadkowym lub nieuprawnionym uruchomieniem.
