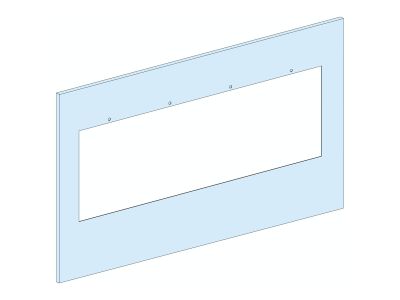

Osłona czołowa metalowa z wycięciem do ISFT160 600x300mm, PrismaSet | LVS03321 Schneider Electric

Opis i Kluczowe Cechy

Osłona czołowa metalowa o numerze katalogowym LVS03321 to profesjonalny komponent systemowy z serii PrismaSet, zaprojektowany przez renomowanego producenta Schneider Electric. Produkt został stworzony z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa oraz estetyki wewnątrz rozdzielnic niskiego napięcia. Osłona posiada precyzyjne wycięcie dedykowane do pionowego montażu rozłączników bezpiecznikowych ISFT160, co pozwala na szybką i bezproblemową integrację aparatury modułowej.

• Wysoka jakość wykonania: Osłona została wykonana z wytrzymałej stali, co gwarantuje sztywność konstrukcji oraz odporność na uszkodzenia mechaniczne.
• Estetyka i ochrona: Powierzchnia wykończona w kolorze białym (RAL 9003) zapewnia profesjonalny wygląd rozdzielnicy oraz dodatkową ochronę antykorozyjną.
• Kompatybilność systemowa: Produkt jest w pełni zintegrowany z systemami PrismaSeT G oraz PrismaSeT P o szerokości W600, co eliminuje ryzyko niedopasowania elementów.
• Wymiary montażowe: Konstrukcja o wymiarach 300 mm wysokości oraz 600 mm szerokości (zgodnie z modułowością systemu) pozwala na optymalne zagospodarowanie przestrzeni wewnątrz szafy.

Zgodność z Normami

Produkt LVS03321 spełnia rygorystyczne wymagania normatywne dotyczące obudów i rozdzielnic niskiego napięcia. Jako element systemu PrismaSet, wspiera budowę rozdzielnic zgodnie z normą IEC 61439-1 & 2, co jest kluczowe dla zapewnienia bezpieczeństwa obsługi oraz ciągłości zasilania. Dodatkowo, produkt posiada etykietę Green Premium, co potwierdza zgodność z dyrektywami RoHS i REACH oraz transparentność w zakresie profilu środowiskowego (PEP).

Zastosowanie

Osłona czołowa LVS03321 znajduje zastosowanie w zaawansowanych systemach rozdziału energii w budownictwie komercyjnym oraz przemysłowym. Jest niezbędnym elementem przy budowie rozdzielnic głównych i oddziałowych, gdzie wykorzystywane są rozłączniki ISFT160. Dzięki dedykowanemu wycięciu, osłona idealnie maskuje połączenia elektryczne, pozostawiając dostęp jedynie do elementów sterowniczych i sygnalizacyjnych aparatu, co znacząco podnosi stopień ochrony IP wewnątrz rozdzielnicy.

Wskazówki Montażowe

Montaż osłony LVS03321 jest intuicyjny i opiera się na systemowych rozwiązaniach PrismaSet. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Osłonę należy montować pionowo, dopasowując wycięcie do uprzednio zainstalowanego rozłącznika ISFT160 na szynie lub płycie montażowej.
• Mocowanie: Należy używać dedykowanych śrub lub zatrzasków systemowych, które zapewniają odpowiednią siłę docisku i stabilność osłony nawet podczas drgań.
• Uziemienie: Ze względu na metalowe wykonanie, należy upewnić się, że osłona posiada zapewnioną ciągłość elektryczną z systemem uziemiającym rozdzielnicy (poprzez punkty stykowe lub dedykowane przewody ochronne).

FAQ

• Czy osłona pasuje do innych rozłączników niż ISFT160? Wycięcie w modelu LVS03321 jest precyzyjnie wyprofilowane pod wymiary aparatów ISFT160 Schneider Electric. Zastosowanie innych aparatów może wymagać dodatkowych modyfikacji, co nie jest zalecane ze względu na utratę certyfikacji systemu.
• W jakich systemach obudów mogę użyć tej osłony? Produkt jest dedykowany do systemów PrismaSeT G oraz PrismaSeT P o szerokości 600 mm.
• Co oznacza etykieta Green Premium? Jest to gwarancja, że produkt został wytworzony w sposób zrównoważony, z minimalnym wpływem na środowisko naturalne i pełną przejrzystością składu materiałowego.
