Oprawa lampki BA9S, 230VAC, bez źródła światła, szynowa | ST22-1417\R04 Spamel

Opis i Kluczowe Cechy

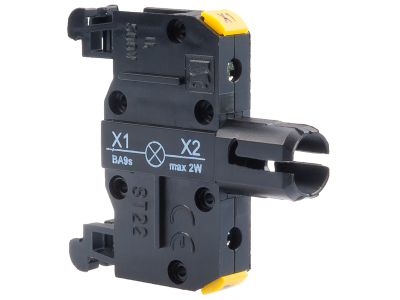

Oprawa lampki szynowa ST22-1417\R04 przeznaczona jest do montażu na szynie DIN i zasilana napięciem 230VAC. Wykorzystuje trzonek BA9S, co pozwala na zastosowanie dowolnej żarówki o tym gwincie. Oprawa dostarczana jest bez źródła światła – użytkownik może dobrać odpowiednią żarówkę LED bądź żarową do potrzeb sygnalizacji lub oświetlenia lokalnego w rozdzielnicy.

• Napięcie zasilania 230VAC: Bezpośrednie podłączenie do instalacji elektrycznej bez konieczności stosowania dodatkowych transformatorów, co upraszcza montaż i zwiększa niezawodność.
• Trzonek BA9S: Uniwersalny gwint umożliwiający łatwy dobór i wymianę źródła światła – możesz zastosować żarówkę sygnalizacyjną, LED lub żarową.
• Brak źródła światła w zestawie: Pełna elastyczność wyboru – sam decydujesz o rodzaju, kolorze i mocy żarówki, dopasowując oprawę do konkretnej aplikacji.
• Montaż na szynie TH35: Szybki i stabilny montaż w rozdzielnicach modułowych, zgodny z typowym systemem aparatury szynowej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Ze względu na brak szczegółowych danych producenta dotyczących konkretnych norm, oprawa przeznaczona jest do stosowania w instalacjach zgodnych z ogólnymi przepisami elektrotechnicznymi. Montaż i eksploatacja powinny odbywać się zgodnie z obowiązującymi normami krajowymi (np. PN-IEC).

Zastosowanie

Oprawa lampki szynowa ST22-1417/R04 znajduje zastosowanie w rozdzielnicach elektrycznych oraz szafach sterowniczych jako element sygnalizacji i oświetlenia miejscowego.

• Sygnalizacja stanu obwodu – zaświecenie lampki informuje o obecności napięcia lub zadziałaniu zabezpieczenia.
• Oświetlenie wnętrza rozdzielnicy ułatwiające prace serwisowe i przeglądy.
• Wizualizacja sterowania – np. podświetlenie przycisku czy wskaźnik pracy stycznika.
• Element estetyczny i informacyjny w szafach sterowniczych maszyn i linii produkcyjnych.

Wskazówki Montażowe

Montaż oprawy może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Oprawę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody należy podłączyć zgodnie ze schematem producenta, zwracając uwagę na przekrój dostosowany do prądu obwodu. Moment dokręcania śrub zacisków – zgodnie z dokumentacją techniczną. Po montażu sprawdzić poprawność połączeń i działanie.

FAQ

• Czy oprawa jest dostarczana z żarówką? Nie, oprawa ST22-1417/R04 sprzedawana jest bez źródła światła. Należy dobrać żarówkę z trzonkiem BA9S o napięciu 230VAC (np. LED lub żarową).
• Jaki jest stopień ochrony oprawy? Producent nie podaje konkretnego stopnia IP. W typowych warunkach pracy wewnątrz rozdzielnicy można przyjąć ochronę IP20 dla aparatury szynowej. W przypadku montażu w środowisku narażonym na wilgoć lub pył należy zastosować dodatkowe osłony lub wybrać oprawę z wyższym IP.
• Czy oprawa nadaje się do montażu na szynie DIN? Tak, oprawa jest przeznaczona do montażu na szynie TH35 (DIN). Zatrzask umożliwia szybkie zamocowanie bez użycia narzędzi.
