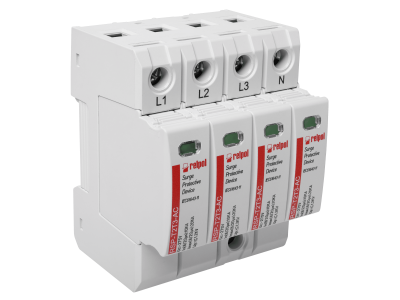

Ograniczniki do instalacji elektrycznych RSP-T2T3-AC/4P | 2617140 Relpol

Alternatywny kod produktu: RSP-T2T3-AC/4P

Opis i Kluczowe Cechy

Ograniczniki przepięć RSP-T2T3-AC/4P to zaawansowane urządzenia ochronne klasy T2 i T3, zaprojektowane do zabezpieczenia czteropolowych instalacji prądu przemiennego AC. Charakteryzują się wysoką odpornością na udary prądowe (10 kA wg 8/20 µs) oraz maksymalnym prądem wyładowczym 20 kA. Dzięki ultra szybkiemu czasowi reakcji (25 ns) skutecznie chronią wrażliwe urządzenia przed niszczącymi przepięciami, zapewniając stabilność pracy całej instalacji.

• Klasa T2 i T3: Kompleksowa ochrona przed przepięciami atmosferycznymi i łączeniowymi – stosowane łącznie z ogranicznikami klasy T1 w instalacjach narażonych na wysokie zagrożenia.
• Prąd znamionowy In: 10 kA (8/20 µs): Odporność na standardowe udary prądowe, typowe dla środowisk przemysłowych i komercyjnych.
• Maksymalny prąd wyładowczy Imax: 20 kA: Wysoka wytrzymałość udarowa gwarantuje długotrwałą ochronę nawet w warunkach intensywnego narażenia na przepięcia.
• Napięcie trwałe Uc: 275–385 V: Szeroki zakres napięcia pracy pozwala na zastosowanie w różnych typach instalacji, w tym w sieciach 230/400 V.
• Poziom ochrony Up ≤ 1,5 kV: Minimalizuje ryzyko uszkodzenia podłączonych urządzeń poprzez szybkie odprowadzenie energii przepięciowej.
• Czas reakcji ≤ 25 ns: Ultra szybkie działanie chroni nawet najbardziej wrażliwe układy elektroniczne przed skutkami zwarcia lub wyładowań atmosferycznych.
• Konfiguracja 4-polowa: Idealne rozwiązanie do ochrony instalacji trójfazowych z neutralnym, zapewniające pełne zabezpieczenie wszystkich przewodów fazowych i neutralnego.

Zgodność z Normami

Ograniczniki RSP-T2T3-AC/4P spełniają wymagania norm europejskich dotyczących ochrony przeciwprzepięciowej w instalacjach niskiego napięcia. Produkt posiada deklarację zgodności CE oraz spełnia normy PN-EN 61643-11 i IEC 61643-1. Zalecane do stosowania w instalacjach zgodnych z PN-HD 60364.

Zastosowanie

Ograniczniki RSP-T2T3-AC/4P znajdują zastosowanie w instalacjach wymagających wysokiej ochrony przeciwprzepięciowej, szczególnie w środowiskach narażonych na częste występowanie przepięć.

• Instalacje przemysłowe – ochrona maszyn i urządzeń wrażliwych na zakłócenia.
• Budynki użyteczności publicznej – zabezpieczenie systemów sterowania, oświetlenia awaryjnego i sieci komputerowych.
• Obiekty telekomunikacyjne – ochrona urządzeń telekomunikacyjnych i serwerowni.
• Mieszkania i domy jednorodzinne – zabezpieczenie sprzętu RTV, AGD i instalacji PV (fotowoltaika).
• Punkty ładowania pojazdów elektrycznych – ochrona ładowarek i akumulatorów.

Wskazówki Montażowe

Montaż ograniczników powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy montować jak najbliżej chronionego obwodu, na szynie DIN, w miejscu łatwo dostępnym dla ewentualnych przeglądów. Przed montażem należy bezwzględnie odłączyć napięcie w instalacji. Połączenia wykonać przewodami o jak największym przekroju (zalecane ≥ 6 mm²), aby zminimalizować impedancję pętli zwarciowej. Po montażu przeprowadzić pomiary rezystancji izolacji i sprawdzić poprawność działania. Regularne przeglądy (co 12 miesięcy) powinny obejmować wizualną ocenę stanu ogranicznika oraz pomiary parametrów ochronnych.

FAQ

• Czy ograniczniki RSP-T2T3-AC/4P wymagają stosowania w połączeniu z ogranicznikami klasy T1? Tak, zaleca się stosowanie ograniczników klasy T2/T3 w połączeniu z T1 w instalacjach narażonych na wysokie zagrożenia przepięciowe (np. blisko linii napowietrznych). W instalacjach domowych wystarczające może być samodzielne stosowanie T2/T3.
• Jaka jest maksymalna długość przewodów połączeniowych? Długość przewodów nie została określona w danych produktu. Zaleca się stosowanie jak najkrótszych połączeń ( 50 cm) w celu minimalizacji spadków napięcia i zwiększenia skuteczności ochrony.
• Czy ograniczniki można stosować w instalacjach DC? Nie – urządzenie jest przeznaczone wyłącznie do ochrony instalacji prądu przemiennego AC. Do instalacji DC należy stosować ograniczniki klasy B+C lub C odpowiedniej konstrukcji.
