Ograniczniki do instalacji elektrycznych RSP-T2T3-AC/2P | 2617138 Relpol

Alternatywny kod produktu: RSP-T2T3-AC/2P

Opis i Kluczowe Cechy

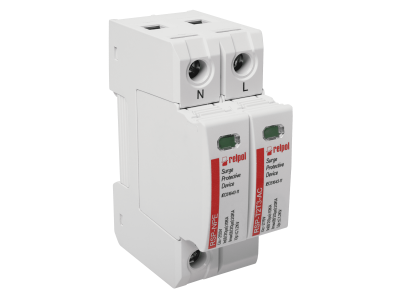

Ogranicznik przepięć RSP-T2T3-AC/2P to wyspecjalizowane urządzenie przeznaczone do ochrony dwupolowych instalacji elektrycznych AC przed przepięciami kategorii T2 i T3. Zapewnia ochronę przed udarami prądowymi do 10 kA (8/20 µs) oraz szczytowymi prądami do 20 kA, utrzymując napięcie robocze na poziomie 275–385 V. Szybki czas reakcji (25 ns) minimalizuje ryzyko uszkodzenia chronionych urządzeń.

• Ochrona T2 i T3: Skutecznie tłumi przepięcia atmosferyczne i łączeniowe, chroniąc cenne urządzenia elektroniczne.
• Prąd znamionowy 10 kA (8/20 µs): Odporność na typowe udary prądowe występujące podczas wyładowań atmosferycznych.
• Prąd szczytowy 20 kA: Wysoka odporność na ekstremalne udary, zapewniająca długotrwałą ochronę instalacji.
• Napięcie robocze 275–385 V: Kompatybilność z szerokim zakresem napięć sieciowych w instalacjach 230/400 V.
• Poziom ochrony ≤1,5 kV: Zapewnia niski poziom ochrony (Up), chroniąc wrażliwe urządzenia przed uszkodzeniem.
• Czas reakcji 25 ns: Natychmiastowa reakcja na przepięcie, minimalizująca ryzyko uszkodzenia chronionej aparatury.

Zgodność z Normami

Ogranicznik RSP-T2T3-AC/2P spełnia wymagania normy PN-EN 61643-11 dotyczącej ochronników przepięć niskiego napięcia. Posiada deklarację zgodności CE oraz jest zaprojektowany zgodnie z wymaganiami dyrektyw unijnych w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Ogranicznik przeznaczony jest do ochrony wrażliwej aparatury w instalacjach elektrycznych budynków mieszkalnych, biurowych oraz przemysłowych. Szczególnie zalecany do stosowania w obwodach zasilających urządzenia elektroniczne, systemy komputerowe, sterowniki PLC oraz inne wrażliwe odbiorniki.

• Ochrona instalacji 230/400 V AC przed przepięciami atmosferycznymi i łączeniowymi w budynkach mieszkalnych.
• Zabezpieczenie obwodów zasilających sterowniki, komputery przemysłowe i systemy automatyki w obiektach biurowych.
• Ochrona wrażliwej aparatury w halach produkcyjnych, gdzie występują zakłócenia sieciowe.
• Stosowanie w rozdzielnicach i szafach sterowniczych jako element systemu ochrony przeciwprzepięciowej.
• Ochrona obwodów zasilających urządzenia medyczne w placówkach służby zdrowia.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy montować w możliwie najbliższym chronionym urządzeniu, najlepiej na szynie DIN w rozdzielnicy. Przed montażem należy upewnić się, że napięcie w instalacji nie przekracza zakresu 275–385 V. Ogranicznik należy podłączyć zgodnie z oznaczeniem L (faza) i N (neutralny) – nie wolno mylić biegunów. Po zamontowaniu należy przeprowadzić pomiary skuteczności ochrony i sprawdzić ciągłość obwodu ochronnego.

FAQ

• Czy ogranicznik RSP-T2T3-AC/2P chroni przed wyładowaniami bezpośrednimi? Urządzenie chroni przed przepięciami atmosferycznymi i łączeniowymi, jednak nie zapewnia ochrony przed bezpośrednimi wyładowaniami piorunowymi. Do ochrony odgromowej zalecane jest stosowanie zewnętrznych instalacji piorunochronnych.
• Jakie jest maksymalne napięcie trwałej pracy (Uc) ogranicznika? Zakres napięcia trwałej pracy wynosi 275–385 V AC, co czyni go kompatybilnym z większością europejskich sieci zasilających.
• Czy ogranicznik wymaga okresowej wymiany? Okres eksploatacji zależy od intensywności występowania przepięć. Zaleca się regularne przeglądy stanu technicznego, szczególnie po wystąpieniu znaczących udarów prądowych.
