Ograniczniki do instalacji elektrycznych RSP-T2T3-AC/1P | 2617137 Relpol

Alternatywny kod produktu: RSP-T2T3-AC/1P

Opis i Kluczowe Cechy

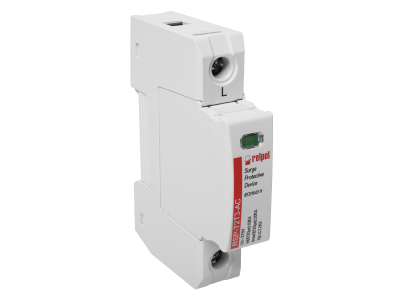

Ogranicznik przepięć RSP-T2T3-AC/1P przeznaczony do ochrony instalacji elektrycznych prądu przemiennego (AC) przed skutkami przepięć łączeniowych i atmosferycznych. Zaprojektowany do montażu w rozdzielnicach niskiego napięcia, chroni wrażliwe urządzenia elektroniczne i instalacje przed uszkodzeniami spowodowanymi przez skoki napięcia.

• Klasa T2 i T3 w jednym module: Ochrona na dwóch poziomach – T2 dla ochrony podstawowej przed przepięciami średniej wielkości, T3 dla ochrony końcowych odbiorników wrażliwych.
• Prąd znamionowy In: 10kA (8/20µs): Wysoka zdolność odprowadzania prądów udarowych – skutecznie neutralizuje przepięcia w instalacji.
• Maksymalny prąd udarowy Imax: 20kA: Odporność na ekstremalne skoki napięcia, zapewnia długotrwałą ochronę układu zasilania.
• Napięcie trwałej pracy Uc: 275–385V: Szeroki zakres napięć roboczych – kompatybilny z większością instalacji 230V/400V w Europie.
• Poziom ochrony Up ≤ 1,5kV: Niskie napięcie ochrony minimalizuje ryzyko uszkodzenia chronionych urządzeń, szczególnie elektroniki wrażliwej.

Zgodność z Normami

Ogranicznik spełnia wymagania norm europejskich dotyczących ochrony przeciwprzepięciowej, w tym EN 61643-11 dla urządzeń klasy T2/T3. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami instalacyjnymi.

Zastosowanie

Ogranicznik RSP-T2T3-AC/1P znajduje zastosowanie w instalacjach wymagających kompleksowej ochrony przeciwprzepięciowej, zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Ochrona rozdzielnic niskiego napięcia w domach, biurowcach i obiektach użyteczności publicznej.
• Zabezpieczenie wrażliwej elektroniki (komputery, serwery, systemy alarmowe) przed uszkodzeniami spowodowanymi przez przepięcia.
• Ochrona urządzeń AGD i RTV (lodówki, telewizory, sieci Wi-Fi) w instalacjach komercyjnych i przemysłowych.
• Stosowanie w instalacjach zasilających maszyny i urządzenia o wysokiej wrażliwości na skoki napięcia.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Należy go montować możliwie blisko chronionego urządzenia (zasada „krótkiej drogi”), na szynie DIN. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Po montażu należy sprawdzić poprawność połączeń i uziemienia. Regularne przeglądy stanu technicznego (co 12 miesięcy) zalecane w celu utrzymania pełnej skuteczności ochrony.

FAQ

• Czy ogranicznik chroni przed przepięciami atmosferycznymi? Tak – klasa T2/T3 zapewnia ochronę zarówno przed przepięciami łączeniowymi, jak i atmosferycznymi (uderzenia pioruna).
• Jaki jest czas reakcji ogranicznika? Czas reakcji wynosi ≤ 25 ns, co oznacza niemal natychmiastową reakcję na pojawiające się przepięcie.
• Czy ogranicznik wymaga dodatkowego uziemienia? Tak – prawidłowe uziemienie jest kluczowe dla skuteczności ochrony. Należy podłączyć zacisk uziemiający do systemu uziemienia instalacji.
