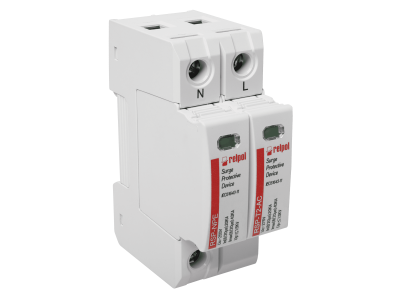

Ograniczniki do instalacji elektrycznych RSP-T2-AC/1+NPE | 2617135 Relpol

Alternatywny kod produktu: RSP-T2-AC/1+NPE

Opis i Kluczowe Cechy

Ogranicznik przepięć RSP-T2-AC/1+NPE klasy II (B) to zaawansowane zabezpieczenie instalacji elektrycznych przed skutkami przepięć atmosferycznych i łączeniowych. Zaprojektowany do pracy w systemie TN z napięciem znamionowym 275–385V AC, zapewnia ochronę 1-pola wraz z neutralnym NPE. Wysoka zdolność wyładowcza (In 20kA, Imax 40kA) gwarantuje skuteczną reakcję nawet przy ekstremalnych impulsach prądowych.

• Klasa II (B) zgodnie z normą PN-EN 61643-11: Wysoki poziom ochrony dla instalacji przemysłowych i budynków mieszkalnych zasilanych z sieci niskiego napięcia.
• Zdolność wyładowcza In 20kA (8/20µs): Zarówno dla prądów udarowych typowych, jak i ekstremalnych warunków atmosferycznych.
• Napięcie trwałej pracy Uc 275–385V: Zakres kompatybilny z większością instalacji jednofazowych w systemie TN.
• Zintegrowane zabezpieczenie NPE: Ochrona zarówno fazy, jak i przewodu ochronnego neutralnego w jednym urządzeniu.
• Trwała konstrukcja termiczna: Samoczynne odłączanie w przypadku przeciążenia, zapewniające bezpieczeństwo eksploatacji i długą żywotność.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012-06 (klasa II) oraz PN-HD 60364-5-534:2016-07. Posiada deklarację zgodności CE i został zaprojektowany zgodnie z wytycznymi dotyczącymi ochrony przeciwprzepięciowej w instalacjach elektrycznych.

Zastosowanie

Ogranicznik RSP-T2-AC/1+NPE znajduje zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przeciwprzepięciowej, zarówno w obiektach przemysłowych, jak i budynkach użyteczności publicznej.

• Ochrona rozdzielnic głównych i podrozdzielnic w systemie TN.
• Zabezpieczenie urządzeń wrażliwych na przepięcia w budynkach mieszkalnych, biurowych i handlowych.
• Ochrona instalacji fotowoltaicznych i stacji ładowania pojazdów elektrycznych.
• Stosowanie w układach sterowania i automatyki przemysłowej narażonych na impulsy łączeniowe.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować możliwie jak najbliżej chronionego obiektu, ale za głównym zabezpieczeniem nadprądowym. Połączenie należy wykonać przewodami o odpowiednim przekroju (zalecany Cu 6–10 mm²), zachowując możliwie najkrótsze połączenia. Po zamontowaniu należy przeprowadzić pomiary rezystancji uziemienia i sprawdzenie ciągłości połączeń ochronnych. Przed uruchomieniem układu należy upewnić się, że wszystkie przewody są prawidłowo zamocowane i izolowane.

FAQ

• Czy ogranicznik RSP-T2-AC/1+NPE chroni przed przepięciami łączeniowymi? Tak – klasa II (B) zgodna z normą PN-EN 61643-11 zapewnia ochronę zarówno przed przepięciami atmosferycznymi, jak i łączeniowymi.
• Jaki jest maksymalny prąd impulsowy, który może wytrzymać ogranicznik? Maksymalna zdolność wyładowcza Imax wynosi 40kA przy kształcie impulsu 8/20µs.
• Czy urządzenie wymaga dodatkowego zabezpieczenia nadprądowego? Tak – ogranicznik należy montować za zabezpieczeniem nadprądowym (np. wyłącznikiem nadprądowym) zgodnie z normą PN-HD 60364-5-534.
