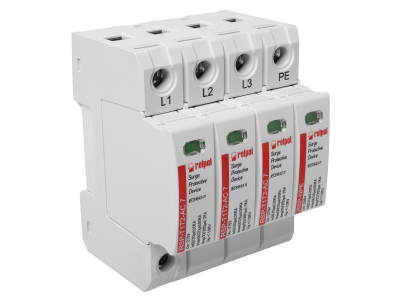

Ograniczniki do instalacji elektrycznych RSP-T1T2-AC 7/3+NPE | 2617130 Relpol

Alternatywny kod produktu: RSP-T1T2-AC 7/3+NPE

Opis i Kluczowe Cechy

Ograniczniki przepięć RSP-T1T2-AC 7/3+NPE to zaawansowane urządzenia ochronne klasy T1/T2 przeznaczone do zabezpieczenia instalacji elektrycznych przed szkodliwymi przepięciami pochodzącymi z atmosfery (wyładowania piorunowe) oraz z sieci elektroenergetycznej. Wyposażone w trzy fazy robocze oraz neutralny NPE, zapewniają kompleksową ochronę trójfazowych układów zasilania. Wysoka odporność na udary prądowe (7kA przy 10/350μs) gwarantuje niezawodną pracę nawet w ekstremalnych warunkach.

• Klasa T1/T2: Ochrona wielostopniowa – tłumienie przepięć o różnej energii, od wyładowań piorunowych po zakłócenia sieciowe.
• Parametry udarowe 7kA (10/350μs): Wysoka odporność na udary piorunowe – minimalizacja ryzyka uszkodzenia instalacji i urządzeń wrażliwych.
• Prąd znamionowy In 20kA (8/20μs): Długotrwała ochrona przed przepięciami atmosferycznymi i łączeniowymi.
• Prąd maksymalny Imax 50kA: Zapewnia dodatkowy margines bezpieczeństwa przy ekstremalnych przepięciach.
• Napięcie trwałej pracy Uc 275V: Kompatybilność z większością instalacji niskiego napięcia w Polsce i Europie.
• 3 fazy + NPE: Pełna ochrona układów trójfazowych z przewodem neutralnym, idealne do zabezpieczenia rozdzielnic głównych i podrozdzielnic.

Zgodność z Normami

Ograniczniki spełniają wymagania normy PN-EN 61643-11 dla ograniczników przepięć klasy T1/T2. Produkt posiada deklarację zgodności CE i jest zaprojektowany zgodnie z dyrektywą niskonapięciową LVD 2014/35/UE.

Zastosowanie

Ograniczniki RSP-T1T2-AC 7/3+NPE znajdują zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przeciwprzepięciowej.

• Zabezpieczenie rozdzielnic głównych budynków mieszkalnych, biurowych i przemysłowych.
• Ochrona układów zasilania maszyn i urządzeń wrażliwych na przepięcia (np. serwery, sterowniki PLC, falowniki).
• Instalacje fotowoltaiczne – ochrona inwerterów przed przepięciami atmosferycznymi.
• Sieci elektroenergetyczne niskiego napięcia o podwyższonym ryzyku występowania przepięć (obszary górskie, tereny o dużej aktywności burzowej).

Wskazówki Montażowe

Montaż ograniczników powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy montować w rozdzielnicy główniej lub podrozdzielnicy, możliwie blisko punktu wejścia zasilania. Połączenia należy wykonywać przewodami o odpowiednim przekroju (minimum 16mm² Cu dla prądów udarowych), zachowując możliwie najkrótsze i symetryczne trasy. Przed montażem upewnić się, że instalacja jest odłączona od napięcia. Po zainstalowaniu należy przeprowadzić pomiary rezystancji izolacji i sprawdzić poprawność działania zgodnie z instrukcją producenta.

FAQ

• Czy ogranicznik wymaga dodatkowego zabezpieczenia topikowego? Tak – zgodnie z normą PN-EN 61643-11, ograniczniki klasy T1/T2 powinny być chronione przez bezpiecznik topikowy o wartości nieprzekraczającej 100A (typu gG/gL).
• Jakie jest maksymalne napięcie trwałej pracy Uc? Napięcie Uc wynosi 275V, co umożliwia pracę w typowych instalacjach 230/400V.
• Czy ogranicznik chroni przed przepięciami atmosferycznymi? Tak – klasa T1 zapewnia ochronę przed bezpośrednimi wyładowaniami piorunowymi (udar 10/350μs), a klasa T2 przed przepięciami łączeniowymi i pośrednimi wyładowaniami.
