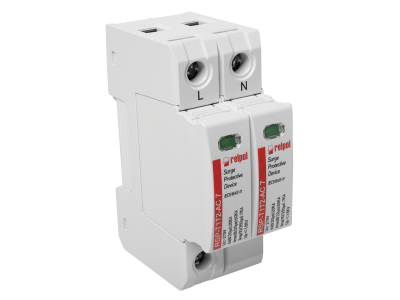

Ograniczniki do instalacji elektrycznych RSP-T1T2-AC 7/2P | 2617126 Relpol

Alternatywny kod produktu: RSP-T1T2-AC 7/2P

Opis i Kluczowe Cechy

Ograniczniki przepięć RSP-T1T2-AC 7/2P to urządzenia zabezpieczające instalacje elektryczne przed szkodliwym wpływem przepięć atmosferycznych i łączeniowych. Zaprojektowane do montażu w rozdzielnicach, chronią wrażliwe odbiorniki przed uszkodzeniami spowodowanymi zwarciami, wyładowaniami atmosferycznymi czy wahaniami napięcia. Dwupolowa konstrukcja (2P) umożliwia ochronę dwóch obwodów w jednej jednostce, co upraszcza instalację i redukuje koszty okablowania.

• Ochrona T1+T2 w jednym urządzeniu: Łączy funkcjonalność ograniczników klasy I (T1) oraz klasy II (T2), zapewniając kompleksową ochronę przed udarami o dużych i średnich energiach.
• Parametr Iimp 7 kA (10/350 µs): Wysoka zdolność wyładowcza – odprowadza udary piorunowe o charakterystyce 10/350 µs, minimalizując ryzyko uszkodzeń w instalacji.
• In 20 kA (8/20 µs):
Trwała ochrona przed przepięciami łączeniowymi o charakterystyce 8/20 µs, typowych dla zwarć i wahań sieci.
• Maksymalna zdolność wyładowcza Imax 50 kA: Zapewnia niezawodną pracę nawet w warunkach ekstremalnych obciążeń, takich jak bezpośrednie uderzenia piorunów.
• Napięcie trwałej pracy Uc 275V AC: Przystosowany do pracy w sieciach 230V/400V AC, kompatybilny z większością standardowych instalacji.

Zgodność z Normami

Ograniczniki spełniają wymagania normy PN-EN 61643-11:2013-07 dotyczącej ochrony przeciwprzepięciowej w instalacjach niskiego napięcia. Posiadają deklarację zgodności CE oraz są zgodne z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Ograniczniki RSP-T1T2-AC 7/2P znajdują zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przed przepięciami, zarówno w obiektach mieszkalnych, jak i przemysłowych.

• Instalacje fotowoltaiczne – ochrona falowników i modułów PV przed przepięciami atmosferycznymi.
• Rozdzielnice budynków mieszkalnych i biurowych – zabezpieczenie urządzeń AGD, RTV i sieci komputerowych.
• Obiekty przemysłowe zasilane z sieci zewnętrznej – ochrona maszyn i urządzeń sterujących przed uszkodzeniami spowodowanymi wyładowaniami.
• Systemy alarmowe i monitoringowe – zabezpieczenie wrażliwej elektroniki przed przepięciami.
• Stacje ładowania pojazdów elektrycznych – ochrona inwerterów i układów sterowania.

Wskazówki Montażowe

Montaż ograniczników powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenia należy montować możliwie blisko chronionych odbiorników, w celu skrócenia drogi odprowadzenia udaru. Przed instalacją upewnić się, że napięcie robocze Uk jest zgodne z napięciem sieci. Ograniczniki należy montować na szynie DIN, z zachowaniem odpowiednich odstępów od innych elementów rozdzielnicy. Po montażu należy przeprowadzić testy funkcjonalne zgodnie z dokumentacją producenta.

FAQ

• Czy ogranicznik wymaga dodatkowego zabezpieczenia przed zwarciem? Tak, ogranicznik powinien być zabezpieczony wkładką topikową lub wyłącznikiem nadprądowym o odpowiedniej charakterystyce, zgodnie z normą PN-EN 61643-11.
• Jaka jest maksymalna długość przewodów połączeniowych między ogranicznikiem a chronionym urządzeniem? Długość przewodów nie powinna przekraczać 0,5 m, aby zminimalizować impedancję pętli udarowej i zapewnić skuteczną ochronę.
• Czy ogranicznik można stosować w instalacjach trójfazowych? Tak, w przypadku instalacji trójfazowych należy zastosować trzy ograniczniki RSP-T1T2-AC 7/2P (po jednym na fazę) lub specjalistyczny ogranicznik trójfazowy.
