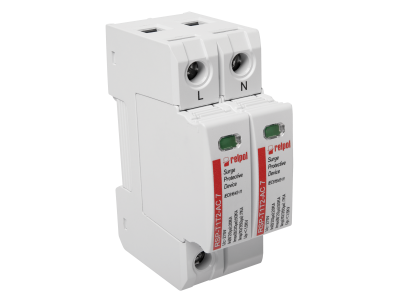

Ograniczniki do instalacji elektrycznych RSP-T1T2-AC 7/1+NPE | 2617129 Relpol

Alternatywny kod produktu: RSP-T1T2-AC 7/1+NPE

Opis i Kluczowe Cechy

Ograniczniki przepięć RSP-T1T2-AC 7/1+NPE to zaawansowane urządzenia o klasie T1/T2 przeznaczone do ochrony instalacji elektrycznych AC przed przepięciami atmosferycznymi i łączeniowymi. Zapewniają skuteczną redukcję impulsów napięciowych o wartości Imax do 50 kA, przy napięciu trwałej pracy Uc wynoszącym 275V. Jednopolowa konstrukcja z dodatkowym zaciskiem NPE umożliwia kompleksową ochronę obwodu fazowego i neutralnego.

• Klasa T1/T2: Kompleksowa ochrona przed przepięciami o wysokiej energii (impuls 10/350 µs) oraz szybkimi przepięciami łączeniowymi (8/20 µs).
• Imax 50 kA: Maksymalny prąd wyładowczy, jaki ogranicznik może odprowadzić do ziemi, zapewniając skuteczną ochronę instalacji.
• In 20 kA (8/20 µs): Znamionowy prąd wyładowczy, gwarantujący długotrwałą żywotność urządzenia przy częstych zdarzeniach przepięciowych.
• Iimp 7 kA (10/350 µs): Prąd udarowy odporności, określający zdolność do wytrzymywania bezpośrednich uderzeń pioruna.
• Uc 275V: Napięcie trwałej pracy, kompatybilne z większością instalacji jednofazowych 230VAC.
• 1 pole + NPE: Ochrona zarówno przewodu fazowego, jak i neutralnego, zintegrowana w kompaktowej obudowie.

Zgodność z Normami

Ograniczniki RSP-T1T2-AC 7/1+NPE spełniają wymagania norm europejskich dotyczących ochrony przeciwprzepięciowej. Produkt posiada deklarację zgodności CE i jest zaprojektowany zgodnie z normami IEC 61643-11, EN 61643-11 oraz VDE 0675-6.

Zastosowanie

Ograniczniki te znajdują zastosowanie w instalacjach elektrycznych niskiego napięcia jako elementy układu ochrony przeciwprzepięciowej, zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Ochrona instalacji elektrycznych AC przed skutkami uderzeń piorunów i zakłóceń sieciowych.
• Współpraca z rozdzielnicami głównymi i tablicami sterowniczymi w budynkach mieszkalnych i komercyjnych.
• Stosowanie w szafach przemysłowych i maszynach narażonych na częste przepięcia łączeniowe.
• Uzupełnienie ochrony w instalacjach zasilających czułą elektronikę (np. systemy automatyki, komputery).

Wskazówki Montażowe

Montaż ograniczników powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Urządzenie należy montować na szynie DIN w rozdzielnicy głównej, w bezpośrednim sąsiedztwie chronionych obwodów. Przed montażem należy odłączyć napięcie, a po instalacji sprawdzić poprawność połączeń i uziemienia. Należy również zapewnić odpowiedni przekrój przewodów uziemiających oraz minimalizować długość połączeń do minimum, aby zminimalizować impedancję układu.

FAQ

• Czy ogranicznik wymaga dodatkowego zabezpieczenia? Tak – zaleca się stosowanie zabezpieczenia nadprądowego (np. bezpiecznika topikowego) o odpowiednim prądzie znamionowym w obwodzie chronionym.
• Jaki jest okres eksploatacji ogranicznika? Żywotność zależy od częstotliwości występowania przepięć, jednak typowe ograniczniki klasy T1/T2 są projektowane na co najmniej 20 lat pracy w warunkach normalnych.
• Czy ogranicznik nadaje się do instalacji trójfazowych? Nie – ten model chroni jedynie jeden obwód fazowy i neutralny (1+NPE). Dla instalacji trójfazowych należy stosować odpowiednie ograniczniki trójfazowe.
