Ograniczniki do instalacji AC* RSP-E25-30 klasa I+II (T1+T2) 3bieg. 230V | 2617365 Relpol

Opis i Kluczowe Cechy

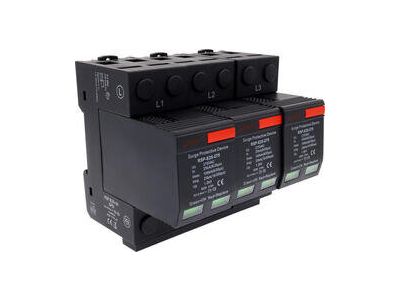

Ogranicznik przepięć RSP-E25-30 to trójfazowe urządzenie klasy I+II (T1+T2) zaprojektowane do ochrony instalacji AC przed przepięciami atmosferycznymi i łączeniowymi. Przeznaczone do sieci 3+0 o napięciu znamionowym 230V AC. Szerokość 36mm na biegun pozwala na montaż w standardowych rozdzielnicach modułowych. Technologia MOV (Metal-Oxide Varistor) z wbudowanym stykiem bezpotencjałowym umożliwia zdalne monitorowanie stanu ogranicznika.

• Klasa I+II (T1+T2): Chroni zarówno przed bezpośrednimi uderzeniami pioruna (T1), jak i przepięciami łączeniowymi (T2) – kompleksowa ochrona instalacji.
• Prąd szczytowy Iimp 25kA 10/350: Wysoka odporność na udary piorunowe o kształcie 10/350 µs – kluczowe dla instalacji narażonych na częste wyładowania atmosferyczne.
• Max. prąd wyładowczy Imax 100kA: Gwarancja wysokiej wytrzymałości na zwarcia łukowe, zapewniająca długotrwałą niezawodność ogranicznika.
• Znamionowy prąd wyładowczy 25 kA: Standardowa wartość dla ochrony przed przepięciami indukowanymi w sieciach 230V.
• Styk bezpotencjałowy do zdalnej sygnalizacji: Umożliwia podłączenie do systemów monitoringu stanu ochrony, ułatwiając diagnostykę i konserwację.
• Szerokość 36mm na biegun: Kompaktowa budowa ułatwiająca montaż w rozdzielnicach modułowych 18mm.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2019 dla ograniczników przepięć klasy I+II oraz normy PN-EN 61643-12:2006 dotyczącej doboru i montażu. Posiada certyfikat CE i jest zgodny z dyrektywami europejskimi w zakresie kompatybilności elektromagnetycznej.

Zastosowanie

Ogranicznik RSP-E25-30 znajduje zastosowanie w instalacjach elektrycznych wymagających kompleksowej ochrony przed przepięciami zarówno na etapie wejścia instalacji, jak i w punktach wrażliwych na uszkodzenia spowodowane wyładowaniami atmosferycznymi lub zakłóceniami sieciowymi.

• Instalacje budynków mieszkalnych i użyteczności publicznej – ochrona przed piorunami i przepięciami łączeniowymi.
• Obiekty przemysłowe zasilane z sieci niskiego napięcia 230V/400V – zabezpieczenie wrażliwej elektroniki i maszyn.
• Rozdzielnice główne i podrozdzielnice – montaż na szynie DIN w celu ochrony całej instalacji przed przepięciami.
• Systemy fotowoltaiczne – ochrona falowników i akumulatorów przed przepięciami indukowanymi w instalacjach AC.
• Stacje ładowania pojazdów elektrycznych – zabezpieczenie układów sterowania i zasilania.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP w zakresie elektroenergetyki. Zaleca się montaż na odcinku instalacji jak najbliżej źródła zasilania (wewnątrz rozdzielnicy głównej). Ogranicznik należy podłączyć do szyny PE, zachowując odpowiedni kierunek prądu. Po montażu przeprowadzić testy działania (np. symulację przepięcia) i sprawdzić poprawność sygnalizacji zdalnej. Regularne przeglądy stanu ogranicznika zalecane są zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy ogranicznik wymaga dodatkowego uziemienia? Tak – urządzenie musi być podłączone do szyny ochronnej PE (Potencjał Earth) w rozdzielnicy. Brak prawidłowego uziemienia unieważnia gwarancję ochrony.
• Jakie są zalecane odstępy montażowe do innych aparatów? Minimalny odstęp wynosi 1 moduł (18mm) od sąsiednich aparatów, aby zapewnić odpowiednią wentylację i uniknąć przegrzewania.
• Czy ogranicznik chroni przed przepięciami w instalacji DC? Nie – urządzenie przeznaczone jest wyłącznie do ochrony instalacji AC o napięciu 230V. Do ochrony instalacji DC należy stosować ograniczniki dedykowane dla prądu stałego.
