Bezpiecznik przepięciowy, Warystor z LED, AC24-48V, DC12-24V do styczników silnikowych | 3RT2926-1JJ00 Siemens

Alternatywny kod produktu: 3RT29261JJ00

Opis i Kluczowe Cechy

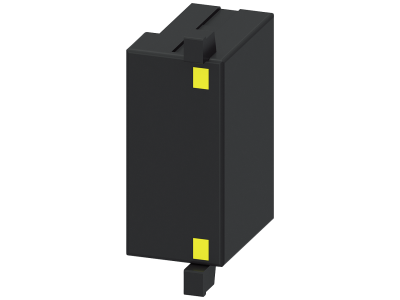

Bezpiecznik przepięciowy (warystor z LED) 3RT2926-1JJ00 firmy Siemens z serii SIRIUS przeznaczony jest do ochrony styczników silnikowych przed przepięciami. Dzięki wbudowanemu warystorowi z diodą LED sygnalizującą stan, urządzenie zapewnia skuteczne tłumienie przepięć w obwodach cewek styczników. Moduł montowany jest w przedziale instalacyjnym stycznika, co nie wpływa na wymiary zewnętrzne i ułatwia instalację.

• Napięcie znamionowe AC 24-48V / DC 12-24V: przeznaczony do współpracy ze stycznikami silnikowymi o cewkach przystosowanych do tych zakresów napięć, zapewniając optymalną ochronę przepięciową.
• Warystor z diodą LED: sygnalizacja wzrokowa obecności napięcia i sprawności warystora – ułatwia diagnostykę i zwiększa bezpieczeństwo eksploatacji.
• Montaż w przedziale instalacyjnym stycznika: nie wymaga dodatkowej szyny ani miejsca w rozdzielnicy; instalacja nie zmienia wymiarów zewnętrznych zestawu stycznik + ochronnik.
• System modułowy SIRIUS: kompatybilny z szeroką gamą styczników silnikowych Siemens, umożliwiający szybkie i uporządkowane okablowanie.

Zgodność z Normami

Produkt zaprojektowano zgodnie z obowiązującymi normami europejskimi i standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i użytkowanie zgodne z dokumentacją techniczną producenta.

Zastosowanie

Bezpiecznik przepięciowy 3RT2926-1JJ00 stosuje się w układach sterowania silnikami elektrycznymi, w których styczniki narażone są na przepięcia łączeniowe lub zewnętrzne. Główne scenariusze zastosowania:

• Ochrona cewek styczników silnikowych w szafach sterowniczych i rozdzielnicach.
• Instalacje automatyki budynkowej i przemysłowej, gdzie wymagane jest tłumienie przepięć przy załączaniu/wyłączaniu odbiorników indukcyjnych.
• Systemy sterowania PLC i przekaźnikowe, w których styczniki silnikowe pracują w cyklach szybkich przełączeń.
• Modernizacje istniejących układów – łatwe dokładanie ochrony bez przebudowy szafy.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Bezpiecznik przepięciowy instaluje się w dedykowanym przedziale instalacyjnym na styczniku (nie na szynie TH35). Należy przestrzegać zaleceń producenta dotyczących momentu dokręcania śrub oraz przekroju przewodów – dobrać do prądu obwodu (zgodnie z dokumentacją stycznika). Po zakończeniu montażu sprawdzić poprawność podłączenia i sygnalizację LED.

FAQ

• Czy dioda LED sygnalizuje uszkodzenie warystora? Dioda LED wskazuje obecność napięcia na warystorze. W przypadku uszkodzenia warystora (zwarcia) dioda może nie świecić lub świecić nieprawidłowo – wymaga to weryfikacji miernikiem.
• Jaki stopień ochrony IP ma ten bezpiecznik? Stopień ochrony zależy od stycznika, na którym jest montowany. Sam moduł nie posiada własnej obudowy – jego szczelność wynika z obudowy stycznika. Zalecamy stosowanie w suchych pomieszczeniach wewnątrz szaf sterowniczych.
• Czy warystor można stosować z napięciem stałym i zmiennym? Tak, warystor jest przystosowany do napięcia przemiennego AC 24-48V oraz stałego DC 12-24V. Należy upewnić się, że napięcie cewki stycznika mieści się w tych zakresach.
