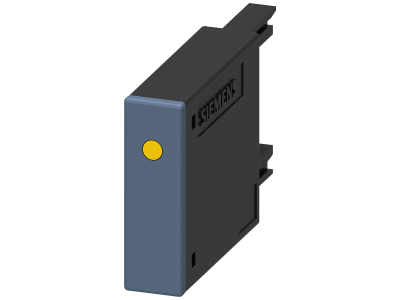

Bezpiecznik przepięciowy, Warystor z LED, AC 127-240V, DC 70-150V | 3RT2916-1JL00 Siemens

Alternatywny kod produktu: 3RT29161JL00

Opis i Kluczowe Cechy

Moduł warystorowy 3RT2916-1JL00 firmy Siemens to dedykowany bezpiecznik przepięciowy przeznaczony do styczników serii 3RT2.1 oraz styczników pomocniczych 3RH2 w systemie SIRIUS. Działa w szerokim zakresie napięcia zasilania: AC 127–240 V (50/60 Hz) oraz DC 70–150 V, co pozwala na uniwersalne zastosowanie zarówno w obwodach prądu przemiennego, jak i stałego. Wbudowana dioda LED sygnalizuje obecność napięcia, ułatwiając diagnostykę i kontrolę stanu pracy.

• Napięcie AC 127–240 V / DC 70–150 V: Elastyczność podłączenia do różnych sieci zasilających – zarówno w instalacjach przemysłowych, jak i w automatyce budynkowej, bez konieczności wymiany modułu przy zmianie źródła.
• Sygnalizacja LED: Natychmiastowa wizualna informacja o obecności napięcia na warystorze, co przyspiesza lokalizację usterek i zwiększa bezpieczeństwo obsługi.
• Przeznaczony do styczników 3RT2.1 i 3RH2: Montowany bezpośrednio na styczniku lub styczniku pomocniczym – idealne dopasowanie mechaniczne i elektryczne w systemie SIRIUS, skracające czas instalacji.
• Kompatybilny z systemem modułowym SIRIUS: Gwarantuje spójność i łatwość rozbudowy rozdzielnic sterowniczych, redukując ryzyko błędów montażowych przy łączeniu różnych aparatów.
• Brak dodatkowych przewodów – montaż na aparacie: Warystor podłącza się równolegle do zacisków cewki stycznika, co upraszcza okablowanie i oszczędza miejsce w szafie sterowniczej.

Zgodność z Normami

Produkt posiada certyfikat CE i jest zgodny z obowiązującymi europejskimi normami dla aparatury modułowej. Zastosowane rozwiązania konstrukcyjne odpowiadają standardom DIN oraz wymaganiom dyrektyw niskonapięciowych i EMC, co zapewnia bezpieczną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Warystor przepięciowy 3RT2916-1JL00 chroni cewkę stycznika przed przepięciami łączeniowymi i atmosferycznymi, szczególnie w obwodach sterowania. Idealnie sprawdza się w układach automatyki, gdzie niezawodność aparatury ma kluczowe znaczenie dla ciągłości procesu.

• Ochrona styczników głównych i pomocniczych w rozdzielnicach sterowniczych – np. w sterownikach PLC, układach napędowych i systemach HVAC.
• Instalacje przemysłowe i infrastrukturalne, w których występują długie linie kablowe i ryzyko przepięć indukowanych.
• Automatyka budynkowa – sterowanie oświetleniem, żaluzjami, bramami, gdzie cewki styczników są narażone na częste załączania i wyłączania.
• Układy zasilania awaryjnego (UPS) oraz obwody DC w instalacjach fotowoltaicznych lub akumulatorowych przy napięciu 70–150 V DC.

Wskazówki Montażowe

Montaż warystora wolno wykonywać wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Moduł mocuje się bezpośrednio na stycznikach 3RT2.1 lub 3RH2 – nie wymaga szyny TH35. Należy przykręcić go do aparatu zgodnie z dokumentacją producenta, zwracając uwagę na zalecane momenty dokręcania. Przekrój przewodów łączących oraz dobór zabezpieczenia nadprądowego (jeśli wymagane) powinny być dostosowane do prądu obciążenia i napięcia danego obwodu. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia (faza/neutralny/plus/minus) oraz działanie diody LED.

FAQ

• Co sygnalizuje dioda LED w warystorze? Dioda świeci, gdy na cewce stycznika obecne jest napięcie. Jeżeli LED nie świeci, oznacza to brak napięcia lub uszkodzenie warystora – należy sprawdzić obwód zasilania i stan modułu.
• Czy warystor można stosować przy napięciu spoza podanego zakresu? Nie – producent podał zakres AC 127–240 V oraz DC 70–150 V. Praca poza tymi wartościami może prowadzić do przegrzania i uszkodzenia warystora oraz stycznika.
• Jak zamontować warystor na styczniku, jeśli nie ma dedykowanych gniazd? Moduł 3RT2916-1JL00 jest przewidziany do bezpośredniego montażu na stycznikach 3RT2.1 i 3RH2 systemu SIRIUS – wystarczy wpiąć go w odpowiednie zaczepy. Dla innych styczników Siemens należy dobrać właściwy adapter lub zastosować warystor z osobnym okablowaniem.
