Bezpiecznik przepięciowy, Warystor z LED, AC 48-127V, DC 24-70V | 3RT2936-1JK00 Siemens

Alternatywny kod produktu: 3RT29361JK00

Opis i Kluczowe Cechy

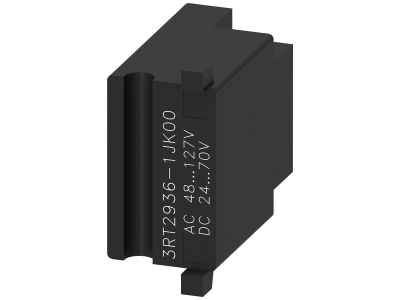

Bezpiecznik przepięciowy 3RT2936-1JK00 (warystor z diodą LED) firmy Siemens to dedykowany moduł ochronny dla styczników serii SIRIUS. Zaprojektowany do pracy w obwodach AC 48–127 V oraz DC 24–70 V, skutecznie zabezpiecza cewkę stycznika przed przepięciami łączeniowymi i atmosferycznymi. Dzięki wbudowanemu przedziałowi instalacyjnemu montaż odbywa się szybko, bez zmiany wymiarów zewnętrznych urządzenia.

• Zakres napięcia AC 48–127 V / DC 24–70 V: uniwersalne dopasowanie do typowych układów sterowania niskiego napięcia – jedna wersja pokrywa wiele zastosowań.

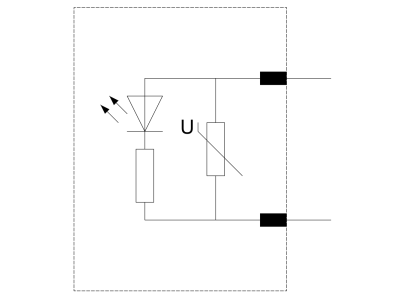

• Warystor z diodą LED: LED sygnalizuje obecność napięcia oraz sprawność warystora, umożliwiając szybką kontrolę stanu ochrony.
• Integracja ze stycznikami SIRIUS: moduł montuje się bezpośrednio w przedziale instalacyjnym stycznika – bez dodatkowych uchwytów i bez zmiany gabarytów.
• Prosty, efektywny montaż: nie wymaga modyfikacji istniejącej instalacji – podłącza się równolegle do cewki stycznika.
• System SIRIUS: każdy element jest dopasowany do pozostałych komponentów, co zapewnia niezawodność i łatwą rozbudowę szafy sterowniczej.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi dyrektywami niskonapięciowymi i EMC oraz posiada certyfikat CE. Spełnia wymagania europejskich norm dotyczących ochrony przepięciowej w układach sterowania. (Dokładne numery norm znajdują się w dokumentacji technicznej producenta.)

Zastosowanie

Moduł ochronny 3RT2936-1JK00 przeznaczony jest przede wszystkim do zabezpieczania cewek styczników w instalacjach przemysłowych i budynkowych. Stosuje się go w obwodach sterowania pracujących w zakresie niskiego napięcia.

• Ochrona styczników w rozdzielnicach maszyn i urządzeń przed przepięciami łączeniowymi.
• Zabezpieczenie cewek przekaźników i styczników w systemach automatyki budynkowej (HVAC, oświetlenie).
• Stosowanie w szafach sterowniczych wraz z innymi komponentami serii SIRIUS.
• Instalacje wymagające sygnalizacji LED stanu ochrony przepięciowej.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Moduł montuje się w dedykowanym przedziale instalacyjnym stycznika (bez użycia szyny TH35). Przekrój przewodów należy dobrać do prądu zabezpieczanego obwodu, a moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta. Po montażu sprawdzić poprawność połączeń i zadziałanie diody LED.

FAQ

• Czy dioda LED sygnalizuje tylko obecność napięcia, czy również uszkodzenie warystora? Dioda LED świeci, gdy warystor jest sprawny i pod napięciem. Jej zgaśnięcie (przy obecnym napięciu) może wskazywać na uszkodzenie warystora – wówczas moduł należy wymienić.
• Jaki jest stopień ochrony (IP) tego modułu? Producent nie określa stopnia IP dla samego modułu. Montaż wewnątrz obudowy rozdzielnicy o odpowiednim IP (np. IP54) zapewnia wymaganą ochronę przed ciałami stałymi i wilgocią.
• Jak warystor chroni stycznik przed przepięciami? Warystor działa nieliniowo – przy wzroście napięcia powyżej progu gwałtownie zmniejsza rezystancję, zwierając i odprowadzając nadmiar energii, co chroni cewkę przed uszkodzeniem.
