Bezpiecznik przepięciowy, AC48-127V, DC70-150V do styczników pomocniczych i silnikowych | 3RT2916-1BC00 Siemens

Alternatywny kod produktu: 3RT29161BC00

Opis i Kluczowe Cechy

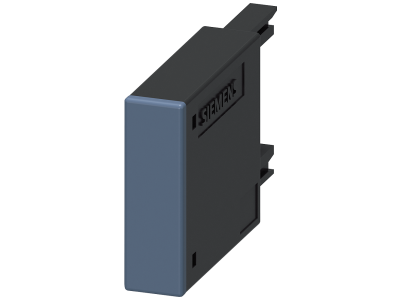

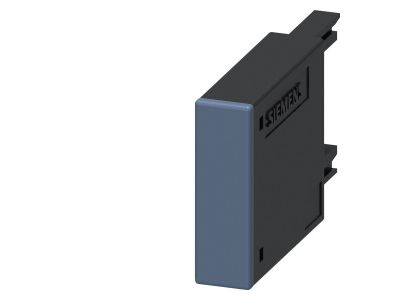

Bezpiecznik przepięciowy Siemens 3RT2916-1BC00 to modułowy warystor przeznaczony do ochrony styczników serii 3RT2.1 oraz styczników pomocniczych 3RH2 w systemie SIRIUS. Dzięki zakresowi napięcia AC 48–127 V (50/60 Hz) oraz DC 70–150 V skutecznie tłumi przepięcia powstające przy wyłączaniu cewek, zabezpieczając elementy sterujące przed uszkodzeniem. Kompaktowa konstrukcja umożliwia szybki montaż bezpośrednio na styczniku.

• Zakres napięcia AC 48–127 V / DC 70–150 V: uniwersalne dopasowanie do popularnych obwodów sterowania w instalacjach przemysłowych i budynkowych.

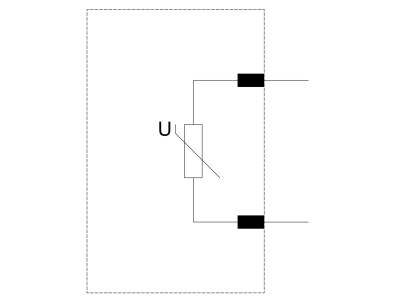

• Warystorowy tłumik przepięć: skutecznie ogranicza przepięcia łączeniowe, wydłużając żywotność styczników i przekaźników.
• Przeznaczenie do styczników 3RT2.1 i 3RH2: bezpośrednie mocowanie na aparacie – oszczędność miejsca w szafie sterowniczej.
• Kompatybilny z systemem SIRIUS: łatwa integracja z modułową rodziną aparatów Siemens, ułatwiająca projektowanie rozdzielnic.
• Brak dodatkowego okablowania: prosty montaż na zaciskach cewki – minimalizacja czasu instalacji i ryzyka błędów.

Zgodność z Normami

Bezpiecznik przepięciowy 3RT2916-1BC00 został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących łączników elektrycznych i ochrony przeciwprzepięciowej. Posiada oznakowanie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Dla szczegółowych informacji o spełnianych normach należy odnieść się do dokumentacji technicznej producenta.

Zastosowanie

Modułowy warystor znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona styczników przed przepięciami generowanymi podczas załączania i wyłączania cewek. Idealnie sprawdza się w układach automatyki przemysłowej i sterowania.

• Ochrona styczników silnikowych 3RT2.1 w szafach sterowniczych maszyn i urządzeń.
• Zabezpieczenie styczników pomocniczych 3RH2 w układach przekaźnikowych i sygnalizacyjnych.
• Stosowanie w instalacjach sterowania oświetleniem, wentylacją i innymi odbiornikami w automatyce budynkowej.
• Redukcja zakłóceń elektromagnetycznych w obwodach sterowania PLC i sterowników przemysłowych.

Wskazówki Montażowe

Montaż bezpiecznika przepięciowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Warystor montuje się bezpośrednio na styczniku (serie 3RT2.1 lub 3RH2) na dedykowanych zaciskach cewki, zgodnie z instrukcją producenta. Do podłączenia stosuj przewody o przekroju odpowiednim do prądu cewki. Nie przekraczaj podanego zakresu napięcia – grozi to uszkodzeniem elementu. W przypadku styczników innych serii sprawdź kompatybilność mechaniczną i elektryczną.

FAQ

• Czy ten warystor pasuje do styczników innych producentów? Zaprojektowano go specjalnie do styczników Siemens SIRIUS 3RT2.1 i 3RH2. Stosowanie z innymi aparatami wymaga weryfikacji wymiarów i napięcia cewki – może być niekompatybilny mechanicznie.
• Jakie napięcia mogą być podawane na bezpiecznik? Dopuszczalne napięcie przemienne AC to 48–127 V (50/60 Hz), a stałe DC 70–150 V. Podanie wyższego napięcia grozi zniszczeniem warystora.
• Czy montaż wymaga dodatkowych narzędzi? Nie – warystor montuje się bezpośrednio na zaciskach cewki stycznika bez użycia narzędzi. Należy jednak bezwzględnie odłączyć napięcie przed instalacją.
