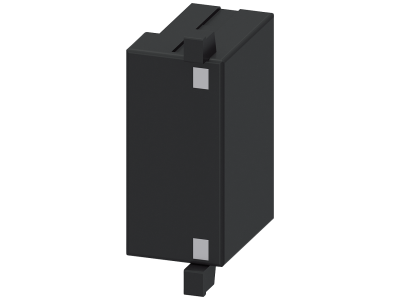

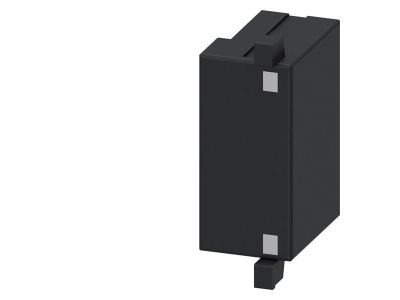

Bezpiecznik przepięciowy, AC48-127V, DC70-150V do styczników silnikowych | 3RT2926-1BC00 Siemens

Alternatywny kod produktu: 3RT29261BC00

Opis i Kluczowe Cechy

Bezpiecznik przepięciowy oznaczony symbolem 3RT2926-1BC00 przeznaczony jest do ochrony styczników silnikowych przed przepięciami. Dzięki zakresom napięcia AC 48–127 V oraz DC 70–150 V może być stosowany w różnorodnych układach sterowania. Modułowa konstrukcja SIRIUS umożliwia bezpośrednie podłączenie do stycznika bez wpływu na jego wymiary zewnętrzne, co ułatwia zabudowę w rozdzielnicy.

• Napięcie AC 48–127 V / DC 70–150 V: Szeroki zakres napięć roboczych pozwala na uniwersalne zastosowanie w instalacjach prądu przemiennego i stałego, typowych dla sterowania silnikami.
• Montaż bezpośredni w styczniku: Dedykowany przedział instalacyjny wewnątrz stycznika eliminuje konieczność dodatkowego miejsca na szynie, zachowując kompaktowe wymiary całego zestawu.
• System modułowy SIRIUS: Zgodność z serią styczników SIRIUS upraszcza dobór i rozbudowę układów sterowania – jeden element pasuje do wielu modeli.
• Brak wpływu na wymiary zewnętrzne stycznika: Po zamontowaniu gabaryty urządzenia nie ulegają zmianie, co ułatwia projektowanie szaf sterowniczych i zachowanie uporządkowanego okablowania.
• Ochrona przed przepięciami łączeniowymi i atmosferycznymi: Ogranicza napięcia szkodliwe dla cewek styczników, zwiększając niezawodność i żywotność układu sterowania.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich i posiada oznakowanie CE. Stosowanie w ramach systemu SIRIUS gwarantuje kompatybilność z pozostałymi elementami serii. Szczegółowe informacje o spełnianych normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Bezpiecznik przepięciowy 3RT2926-1BC00 stosuje się w układach sterowania silnikami, gdzie kluczowe jest zabezpieczenie cewek styczników przed przepięciami powstającymi podczas łączenia obwodów. Znajduje zastosowanie w następujących scenariuszach:

• Ochrona styczników w rozdzielnicach maszyn i urządzeń przemysłowych.
• Zabezpieczenie obwodów sterowania w automatyce budynkowej (np. sterowanie oświetleniem, wentylacją).
• Montaż w szafach sterowniczych, gdzie wymagana jest kompaktowa i łatwa w integracji ochrona przepięciowa.
• Uzupełnienie systemów SIRIUS w aplikacjach wymagających szybkiego montażu i niezawodnej pracy.

Wskazówki Montażowe

Montaż bezpiecznika przepięciowego powinien być wykonywany wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Element przeznaczony jest do montażu w przedziale instalacyjnym stycznika – nie wymaga szyny TH35. Przed montażem należy zapoznać się z dokumentacją techniczną stycznika i bezpiecznika, aby prawidłowo dobrać moment dokręcania połączeń śrubowych oraz przekrój przewodów odpowiedni do prądu obwodu.

FAQ

• Czy bezpiecznik przepięciowy ma podświetlenie LED? Nie. Jest to element ochronny montowany wewnątrz stycznika, nie posiada żadnych elementów sygnalizacyjnych ani podświetlenia.
• Jaki stopień ochrony IP ma ten bezpiecznik? Karta katalogowa nie podaje stopnia IP. W typowej aplikacji, montowany w rozdzielnicy wewnątrz stycznika, osiąga stopień ochrony wynikający z obudowy całej szafy (najczęściej IP20 w strefie styków).
• Jak działa ten bezpiecznik – czy wymaga ręcznego załączania? Nie. Bezpiecznik przepięciowy jest elementem pasywnym (warystorem lub podobnym), który automatycznie ogranicza przepięcia przekraczające próg zadziałania. Działa bezobsługowo, nie wymaga ręcznego sterowania.
