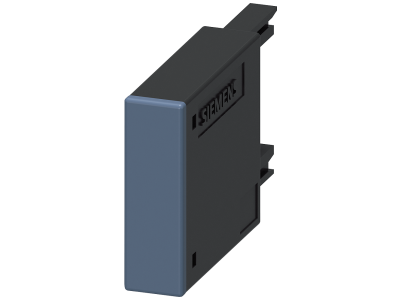

Bezpiecznik przepięciowy, AC240-400V do styczników pomocniczych i silnikowych | 3RT2916-1BE00 Siemens

Alternatywny kod produktu: 3RT29161BE00

Opis i Kluczowe Cechy

Bezpiecznik przepięciowy Siemens SIRIUS 3RT2916-1BE00 to moduł ochronny z warystorem zaprojektowany do współpracy ze stycznikami pomocniczymi 3RH2 oraz stycznikami silnikowymi i pomocniczymi serii 3RT2.1. Napięcie znamionowe AC 240–400 V (50/60 Hz) zapewnia skuteczne tłumienie przepięć w typowych obwodach sterowania. Dzięki kompaktowej budowie moduł ten łatwo integruje się z systemem SIRIUS, podnosząc niezawodność całej szafy sterowniczej.

• Napięcie znamionowe AC 240–400 V: Dopasowany do standardowych sieci przemysłowych i budynkowych, zapewnia ochronę styczników przed przepięciami w szerokim zakresie napięć bez ryzyka uszkodzenia sąsiednich elementów.

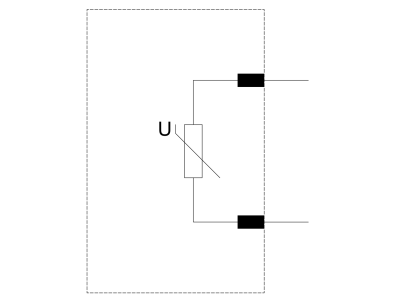

• Warystor: Natychmiastowa reakcja na skoki napięcia, ogranicza amplitudę przepięć i chroni uzwojenia styczników przed przebiciem izolacji, wydłużając ich żywotność.
• Przeznaczony do styczników 3RT2.1 i 3RH2: Gwarantowana kompatybilność mechaniczna i elektryczna – montaż bezpośrednio na styczniku lub w jego pobliżu bez dodatkowych adapterów.
• Częstotliwość 50/60 Hz: Uniwersalne zastosowanie w instalacjach prądu przemiennego, zarówno w Europie (50 Hz), jak i w częściach Ameryki (60 Hz).
• Modułowy system SIRIUS: Łatwa rozbudowa i wymiana – element można szybko wpiąć do istniejącej struktury, co minimalizuje przestoje podczas modernizacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami dyrektyw europejskich i posiada certyfikat CE. Spełnia standardy kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa użytkowania obowiązujące w aparaturze modułowej. Konkretne numery norm nie zostały podane przez producenta – zaleca się stosowanie zgodnie z przeznaczeniem opisanym w dokumentacji technicznej.

Zastosowanie

Bezpiecznik przepięciowy 3RT2916-1BE00 znajduje zastosowanie wszędzie tam, gdzie konieczna jest ochrona styczników przed przepięciami łączeniowymi i atmosferycznymi. Dzięki kompatybilności z popularnymi seriami aparatury systemu SIRIUS może być wykorzystywany w następujących scenariuszach:

• Ochrona styczników pomocniczych 3RH2 w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Zabezpieczenie styczników silnikowych 3RT2.1 przed przepięciami powstającymi podczas wyłączania cewek w układach rozruchu i sterowania silników.
• Stosowanie w instalacjach automatyki budynkowej (np. centrale wentylacyjne, pompy) w celu minimalizacji ryzyka uszkodzeń wywołanych wyładowaniami atmosferycznymi.
• W systemach sterowania PLC i innych układach zawierających cewki styczników, gdzie przepięcia mogą powodować fałszywe stany logiczne lub trwałe uszkodzenia.

Wskazówki Montażowe

Montaż bezpiecznika przepięciowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie w całej szafie sterowniczej. Element przeznaczony jest do mocowania na szynie TH35 (DIN) zgodnie z zasadami systemu SIRIUS – sposób montażu należy sprawdzić w dokumentacji producenta. Momenty dokręcania oraz przekroje przewodów dobrać do prądu obwodu zgodnie z obowiązującymi normami instalacyjnymi. Nie przekraczać napięcia znamionowego 400 V AC.

FAQ

• Do jakich styczników jest przeznaczony ten bezpiecznik przepięciowy? Do styczników pomocniczych 3RH2 oraz styczników silnikowych i pomocniczych serii 3RT2.1 systemu SIRIUS.
• Jaki jest zakres napięcia znamionowego i częstotliwość? Napięcie AC 240–400 V przy częstotliwości 50/60 Hz.
• Czy bezpiecznik posiada jakąkolwiek sygnalizację stanu (np. diodę LED)? Nie – w danych nie podano informacji o sygnalizacji; element ma postać warystora zamkniętego w obudowie modułu.
