Ogranicznik przepięć warystor 24-48V AC 24-70V DC Do styczników silnikowych S0 | 3RT2926-1BB00 Siemens

Opis i Kluczowe Cechy

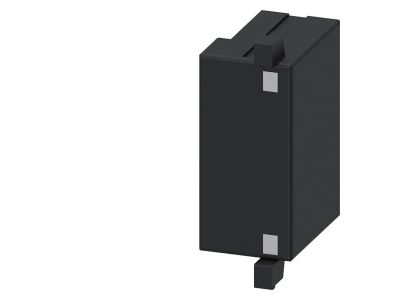

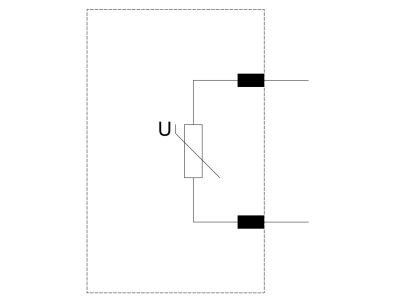

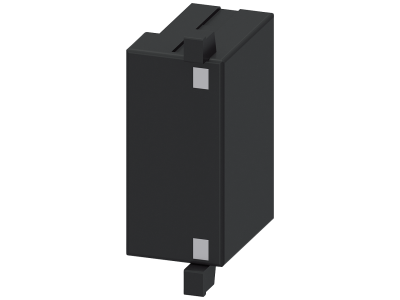

Ogranicznik przepięć Siemens o numerze katalogowym 3RT2926-1BB00 to zaawansowany moduł ochronny oparty na technologii warystorowej, zaprojektowany specjalnie dla styczników silnikowych z rodziny SIRIUS w rozmiarze S0. Urządzenie to pełni kluczową rolę w systemach automatyki przemysłowej, skutecznie tłumiąc przepięcia łączeniowe powstające w cewkach styczników podczas ich wyłączania. Dzięki zastosowaniu warystora, moduł zapewnia szybki czas reakcji i wysoką zdolność pochłaniania energii, co bezpośrednio przekłada się na wydłużenie żywotności styków sterujących oraz ochronę czułych komponentów elektronicznych, takich jak wyjścia sterowników PLC.

• Szeroki zakres napięć: Obsługuje napięcia sterownicze od 24 do 48 V AC oraz od 24 do 70 V DC, co czyni go rozwiązaniem uniwersalnym w aplikacjach niskonapięciowych.
• Integracja z systemem SIRIUS: Moduł jest w pełni kompatybilny z modułowym systemem SIRIUS, co gwarantuje spójność technologiczną i estetyczną instalacji.

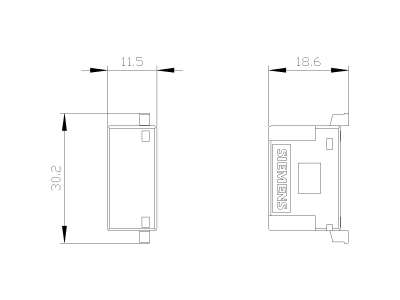

• Kompaktowa konstrukcja: Specjalna budowa pozwala na montaż w dedykowanym przedziale instalacyjnym stycznika, dzięki czemu wymiary zewnętrzne aparatu pozostają niezmienione.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami przemysłowymi, co jest standardem dla marki Siemens. Spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność do pracy w ciężkich warunkach przemysłowych. Posiada certyfikację CE oraz dopuszczenia UL/CSA, co umożliwia jego stosowanie w maszynach eksportowanych na rynki globalne. Stopień ochrony i parametry izolacji są ściśle dopasowane do parametrów styczników serii 3RT2, zapewniając pełne bezpieczeństwo użytkowania.

Zastosowanie

Ogranicznik 3RT2926-1BB00 znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka niezawodność procesów łączeniowych. Jest niezbędny w układach sterowania silnikami, gdzie cewki styczników są zasilane bezpośrednio z modułów wyjściowych sterowników programowalnych (PLC) lub przekaźników czasowych. Chroni przed indukowaniem się wysokich napięć wstecznych, które mogłyby doprowadzić do przebicia izolacji lub uszkodzenia półprzewodników w układach sterujących. Idealnie sprawdza się w szafach sterowniczych o dużej gęstości upakowania komponentów, gdzie ograniczenie zakłóceń elektromagnetycznych (EMC) jest priorytetem.

Wskazówki Montażowe

Montaż ogranicznika jest wyjątkowo prosty i nie wymaga użycia specjalistycznych narzędzi ani dodatkowego okablowania. Należy postępować zgodnie z poniższymi krokami:

• Upewnij się, że zasilanie obwodu sterowania jest odłączone przed przystąpieniem do prac.
• Zlokalizuj dedykowane gniazdo montażowe w przedniej części stycznika SIRIUS S0.
• Wsuń moduł 3RT2926-1BB00 w przedział instalacyjny, aż do momentu zablokowania zatrzasków.
• Dzięki bezpośredniemu połączeniu elektrycznemu z zaciskami cewki, moduł natychmiast po zamontowaniu jest gotowy do pracy.
• Brak wpływu na wymiary zewnętrzne pozwala na zachowanie pierwotnych odstępów izolacyjnych w rozdzielnicy.

FAQ

Czy ten ogranicznik pasuje do styczników w rozmiarze S00?
Nie, model 3RT2926-1BB00 jest dedykowany wyłącznie do styczników w rozmiarze S0. Dla rozmiaru S00 należy dobrać odpowiedni moduł z serii 3RT2916.

Czy warystor wpływa na czas odpadania stycznika?
Tak, zastosowanie warystora powoduje nieznaczne wydłużenie czasu odpadania styków (zazwyczaj o kilka milisekund), co jest zjawiskiem normalnym i znacznie bezpieczniejszym dla układu niż brak jakiejkolwiek ochrony.

Czy moduł wymaga konserwacji?
Ogranicznik jest urządzeniem bezobsługowym. W przypadku wystąpienia ekstremalnie silnych przepięć przekraczających parametry warystora, moduł ulega uszkodzeniu, chroniąc resztę układu – w takim przypadku należy go wymienić na nowy.
