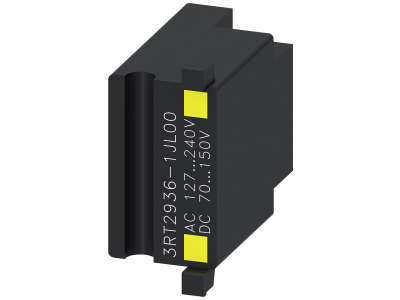

Bezpiecznik przepięciowy, Warystor z LED, AC 127-240V, DC 70-150V | 3RT2936-1JL00 Siemens

Alternatywny kod produktu: 3RT29361JL00

Opis i Kluczowe Cechy

Bezpiecznik przepięciowy typu warystor z wbudowaną diodą LED, oznaczony symbolem 3RT2936-1JL00, pochodzi z rodziny modułowego systemu SIRIUS firmy Siemens. Przeznaczony do ochrony przed przepięciami w obwodach prądu przemiennego 127–240 V oraz stałego 70–150 V. Dzięki fabrycznie zamontowanemu przedziałowi instalacyjnemu może być podłączony bezpośrednio do stycznika, nie zwiększając jego wymiarów zewnętrznych.

• Napięcie AC 127–240 V / DC 70–150 V: Elastyczność zastosowania zarówno w instalacjach jednofazowych prądu przemiennego, jak i w obwodach prądu stałego – jeden element do dwóch typów sieci.

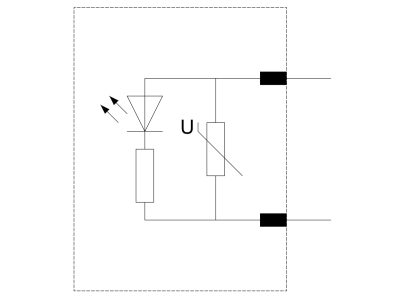

• Wbudowany warystor z diodą LED: Element ograniczający przepięcia z wizualnym sygnalizatorem ułatwiającym szybką kontrolę stanu (szczegóły działania w dokumentacji producenta).
• Montaż bez zmiany wymiarów stycznika: Fabrycznie zintegrowany przedział instalacyjny pozwala na podłączenie bez konieczności zwiększania przestrzeni zabudowy – idealne do ciasnych rozdzielnic.
• Dedykowany do systemu SIRIUS: Moduł dopasowany do styczników serii SIRIUS, co gwarantuje mechaniczne i elektryczne dopasowanie oraz prosty montaż.
• Kompaktowa konstrukcja: Minimalna ingerencja w istniejącą instalację – szybkie zmodernizowanie ochrony przepięciowej bez przebudowy szafy sterowniczej.

Zgodność z Normami

Produkt spełnia obowiązujące wymagania europejskich norm oraz posiada certyfikat CE. Zgodność z konkretnymi standardami (np. IEC/EN) należy zweryfikować w karcie katalogowej producenta.

Zastosowanie

Bezpiecznik przepięciowy 3RT2936-1JL00 chroni wrażliwe elementy instalacji przed krótkotrwałymi przepięciami, które mogą wystąpić podczas łączeń lub wyładowań atmosferycznych. Znajduje zastosowanie w układach automatyki przemysłowej i budynkowej, gdzie wymagana jest dodatkowa ochrona styczników i sterowników.

• Ochrona styczników i przekaźników przed przepięciami łączeniowymi – wydłużenie żywotności aparatury.
• Zabezpieczenie odbiorników sterowanych przez PLC lub układy automatyki w obwodach AC oraz DC.
• Modernizacja istniejących rozdzielnic w systemie SIRIUS – szybkie dodanie ochrony bez zmiany okablowania.
• Instalacje w szafach sterowniczych maszyn, central klimatyzacyjnych, pompowni – wszędzie tam, gdzie pracują styczniki w układach jednofazowych.

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Element montuje się na styczniku systemu SIRIUS – nie wymaga szyny TH35, ponieważ korzysta z fabrycznego przedziału instalacyjnego. Zaciski dokręcaj z momentem zgodnym z dokumentacją techniczną dołączoną do produktu. Przekrój przewodów dobierz do spodziewanego prądu zwarciowego i obciążenia.

FAQ

• Co oznacza wbudowana dioda LED w warystorze? Dioda LED jest integralną częścią warystora, jednak producent nie opisał szczegółowo jej funkcji sygnalizacyjnej. Znaczenie diody (np. gotowość do pracy, zadziałanie ochrony) należy sprawdzić w instrukcji obsługi lub karcie katalogowej dostarczonej z produktem.
• Jaki stopień ochrony IP ma ten bezpiecznik przepięciowy? Producent nie podał konkretnej wartości IP. W typowych zastosowaniach wewnątrz rozdzielnic (szaf sterowniczych) przyjmuje się stopień ochrony IP20, który zapewnia ochronę przed dotknięciem palcem.
• Czy bezpiecznik można stosować w obwodach prądu stałego? Tak, dopuszczalne napięcie w obwodach DC wynosi 70–150 V. Produkt jest przystosowany do pracy w obwodach prądu stałego w podanym zakresie napięć.
