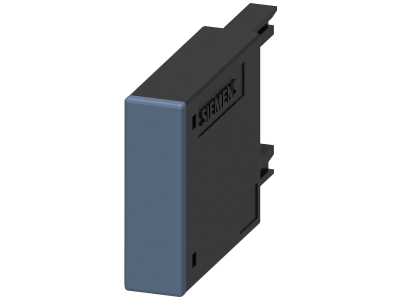

Ogranicznik przepięć warystor 127-240V AC 150-250V DC Do wetknięcia od przodu stycznika S00 | 3RT2916-1BD00 Siemens

Opis i Kluczowe Cechy

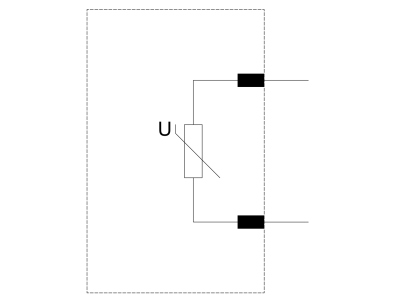

Ogranicznik przepięć Siemens o numerze katalogowym 3RT2916-1BD00 to profesjonalny moduł ochronny oparty na technologii warystorowej, zaprojektowany specjalnie dla systemów automatyki przemysłowej SIRIUS. Urządzenie dedykowane jest do współpracy ze stycznikami mocy w rozmiarze S00 (seria 3RT2.1) oraz stycznikami pomocniczymi (seria 3RH2). Głównym zadaniem warystora jest tłumienie przepięć łączeniowych powstających w cewce stycznika podczas jego wyłączania, co zapobiega powstawaniu zakłóceń elektromagnetycznych i chroni czułe wyjścia sterowników PLC oraz inne komponenty elektroniczne w szafie sterowniczej.

• Szeroki zakres napięć: Moduł obsługuje napięcia przemienne AC w zakresie od 127 V do 240 V (50/60 Hz) oraz napięcia stałe DC od 150 V do 250 V, co czyni go rozwiązaniem uniwersalnym w różnorodnych aplikacjach sterowniczych.
• Technologia Warystorowa: Zapewnia bardzo krótki czas reakcji na skok napięcia, skutecznie ograniczając amplitudę przepięcia do bezpiecznego poziomu.
• Integracja z systemem SIRIUS: Jako element modułowego systemu Siemens, ogranicznik charakteryzuje się idealnym dopasowaniem mechanicznym i elektrycznym do aparatury łączeniowej tej marki.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami przemysłowymi Siemens, co gwarantuje jego niezawodność w trudnych warunkach pracy. Spełnia wymagania norm dotyczących kompatybilności elektromagnetycznej (EMC), redukując emisję zakłóceń generowanych przez cewki indukcyjne. Posiada certyfikację CE oraz jest zgodny z dyrektywami RoHS, co potwierdza brak substancji szkodliwych i dopuszczenie do obrotu na rynkach międzynarodowych.

Zastosowanie

Ogranicznik 3RT2916-1BD00 znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka kultura pracy układów sterowania i ochrona przed awariami spowodowanymi przepięciami. Jest niezbędny w nowoczesnych szafach sterowniczych, w których styczniki są sterowane bezpośrednio z wyjść tranzystorowych lub przekaźnikowych sterowników PLC. Idealnie sprawdza się w aplikacjach przemysłowych, systemach HVAC, sterowaniu napędami oraz w infrastrukturze budynkowej, gdzie stabilność pracy systemów elektronicznych jest priorytetem.

Wskazówki Montażowe

Montaż urządzenia jest niezwykle prosty i nie wymaga użycia specjalistycznych narzędzi, co znacząco skraca czas prefabrykacji rozdzielnicy. Moduł jest przystosowany do wetknięcia od przodu stycznika w rozmiarze S00. Dzięki precyzyjnym wtykom, ogranicznik stabilnie osadza się w gniazdach przyłączeniowych cewki, zapewniając pewny kontakt elektryczny. Należy upewnić się, że zakres napięcia sterującego cewki stycznika odpowiada parametrom znamionowym ogranicznika (127-240V AC / 150-250V DC). Po montażu moduł nie zwiększa szerokości montażowej stycznika, co pozwala na optymalne wykorzystanie miejsca na szynie DIN.

FAQ

• Czy ten ogranicznik pasuje do styczników rozmiaru S0? Nie, model 3RT2916-1BD00 jest dedykowany wyłącznie do mniejszych styczników w rozmiarze S00 (seria 3RT2.1 oraz 3RH2).
• Czy warystor wpływa na czas odpadania stycznika? Tak, zastosowanie warystora powoduje nieznaczne wydłużenie czasu wyłączania stycznika (zazwyczaj o 2 ms do 5 ms), co jest standardowym zjawiskiem przy stosowaniu układów tłumiących, jednak pozostaje bez wpływu na większość standardowych aplikacji przemysłowych.
• Czy moduł wymaga dodatkowego okablowania? Nie, konstrukcja typu "plug-in" pozwala na bezpośrednie wpięcie w zaciski stycznika, eliminując konieczność prowadzenia dodatkowych przewodów w korytach grzebieniowych.
