Ogranicznik przepięć, uniwersalny, TT, ETITEC ML T123 300/12,5 3+1, typ T1+T2+T3 (B+C+D) | 002440671 Eti

Opis i Kluczowe Cechy

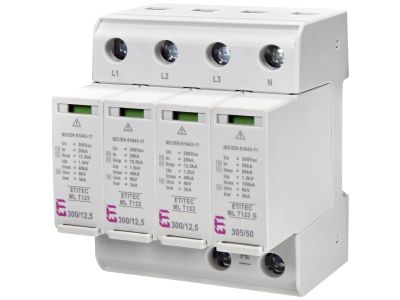

Uniwersalny ogranicznik przepięć ETITEC ML T123 300/12,5 w sieci TT to modułowe rozwiązanie zapewniające ochronę Typu 1, Typu 2 i Typu 3 (B+C+D) w instalacjach elektrycznych. Zaprojektowany do montażu w rozdzielnicy głównej, chroni wrażliwe urządzenia przed skutkami bezpośrednich i pośrednich wyładowań atmosferycznych oraz przepięciami łączeniowymi. Wbudowany optyczny wskaźnik uszkodzenia (zielony/sprawny – brak koloru/uszkodzony) oraz styki zdalnej sygnalizacji awarii (wersja RC) umożliwiają szybką diagnostykę stanu ochrony.

• Ochrona Typu 1+2+3 (B+C+D): Kompleksowa ochrona przed przepięciami atmosferycznymi i łączeniowymi, zapewniająca bezpieczeństwo całej instalacji.
• Znamionowy prąd wyładowczy 300/12,5 kA: Wysoka odporność na prądy udarowe chroni układ przed uszkodzeniem podczas awaryjnych skoków napięcia.
• Modułowa konstrukcja z wymienną wkładką warystorową: Szybka wymiana elementu bez demontażu podstawy, minimalizująca przestoje w serwisie.
• Wskaźnik optyczny uszkodzenia (zielony/sprawny): Natychmiastowa wizualna identyfikacja sprawności ogranicznika – brak koloru sygnalizuje konieczność wymiany.
• Styki zdalnej sygnalizacji (wersja RC): Możliwość integracji z systemami monitoringu i automatyki budynkowej do ciągłego nadzoru stanu ochrony.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11 oraz dyrektywy RoHS, posiadając oznaczenie CE. Został zaprojektowany zgodnie z międzynarodowymi standardami ochrony przeciwprzepięciowej dla instalacji elektrycznych w układzie sieci TT.

Zastosowanie

Ogranicznik przepięć ETITEC ML T123 300/12,5 znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagana jest wielostopniowa ochrona przeciwprzepięciowa.

• Rozdzielnice główne budynków mieszkalnych, komercyjnych i przemysłowych – ochrona całej instalacji przed skutkami wyładowań atmosferycznych.
• Instalacje fotowoltaiczne – zabezpieczenie falowników i innych wrażliwych komponentów przed przepięciami pochodzenia atmosferycznego.
• Systemy automatyki budynkowej i przemysłowej – ochrona sterowników PLC, czujników i innych urządzeń elektronicznych.
• Obiekty zasilane z sieci zewnętrznej narażone na częste wahania napięcia – zapewnienie ciągłości pracy wrażliwych odbiorników.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP w rozdzielnicy głównej, zgodnie z obowiązującymi przepisami. Ogranicznik montować na szynie DIN, przyłączając go do faz L1, L2, L3 i neutralnego N. Styki sygnalizacyjne (wersja RC) podłączyć do systemu monitoringu. Po montażu należy przeprowadzić test sprawności wskaźnika optycznego. W przypadku uszkodzenia wkładki warystorowej wymienić ją na nową, zachowując zgodność z parametrami technicznymi. Regularne przeglądy stanu ogranicznika zalecane co 12 miesięcy.

FAQ

• Czy ogranicznik ETITEC ML T123 może być stosowany w sieci TN? Tak, ogranicznik ten jest dedykowany dla sieci TT, ale może być stosowany również w sieciach TN – wymaga wówczas odpowiedniego doboru parametrów.
• Jak często należy wymieniać wkładkę warystorową? Częstotliwość wymiany zależy od warunków eksploatacji, jednak zaleca się regularne przeglądy stanu ogranicznika co 12 miesięcy i wymianę w przypadku sygnalizacji uszkodzenia.
• Czy ogranicznik posiada zabezpieczenie przed zwarciem? Tak, ogranicznik wyposażony jest w zintegrowane zabezpieczenie zwarciowe, które chroni przed uszkodzeniem w przypadku awaryjnych przepięć.
