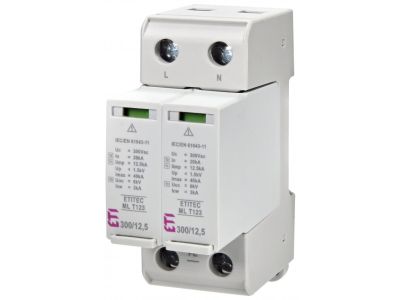

Ogranicznik przepięć, uniwersalny, TT, ETITEC ML T123 300/12,5 1+1, typ T1+T2+T3 (B+C+D) | 002440669 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC ML T123 300/12,5 1+1 o typie T1+T2+T3 to zaawansowane rozwiązanie zapewniające kompleksową ochronę instalacji elektrycznych przed przepięciami atmosferycznymi, łączeniowymi oraz zwarciowymi. Przeznaczony do montażu w rozdzielnicach głównych w układzie sieci TT, chroni urządzenia i instalacje przed uszkodzeniami spowodowanymi nagłymi skokami napięcia. Wskaźnik optyczny sygnalizuje stan ogranicznika – zielony oznacza sprawność, czerwony awarię.

• Kompleksowa ochrona Typ 1+2+3 (B+C+D): Jednoczesna ochrona przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi – minimalizuje ryzyko uszkodzeń urządzeń wrażliwych.
• Wskaźnik optyczny uszkodzenia: Zielona dioda sygnalizuje sprawność ogranicznika, brak koloru zielonego wskazuje na konieczność wymiany wkładki warystorowej.
• Modułowa konstrukcja z wymienną wkładką: Szybka i bezproblemowa wymiana uszkodzonego elementu bez demontażu podstawy – oszczędność czasu i kosztów serwisu.
• Odporność na wysokie prądy wyładowcze: Skuteczne tłumienie przepięć o wartościach do 300/12,5 kA – zabezpiecza instalację nawet w przypadku bezpośredniego uderzenia pioruna.
• Zgodność z układem sieci TT: Przeznaczony do instalacji z układem ochronnym z uziemieniem punktu neutralnego (sieć typu TT) – kompleksowa ochrona w rozdzielnicach głównych.

Zgodność z Normami

Ogranicznik przepięć ETITEC ML T123 300/12,5 spełnia wymagania norm europejskich dla ochrony przepięciowej (Typ 1, Typ 2 i Typ 3) oraz dyrektyw Unii Europejskiej, w tym RoHS. Posiada certyfikację CE i jest zgodny z normami VDE, IEC i EN.

Zastosowanie

Ogranicznik przepięć ETITEC ML T123 302/12,5 znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przed przepięciami, szczególnie w rozdzielnicach głównych układu sieci TT.

• Ochrona instalacji elektrycznych w budynkach mieszkalnych, biurowych i przemysłowych przed skutkami wyładowań atmosferycznych i przepięciami łączeniowymi.
• Zabezpieczenie wrażliwej aparatury (np. komputery, systemy sterowania, urządzenia AGD) w rozdzielnicach głównych.
• Stosowanie w układzie sieci TT (uziemienie punktu neutralnego) w budynkach zasilanych bezpośrednio z sieci energetycznej.
• Ochrona linii zasilających i urządzeń w obiektach o dużym ryzyku występowania przepięć (np. stacje transformatorowe, obiekty przemysłowe).

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy odłączyć napięcie w rozdzielnicy. Ogranicznik montować na szynie DIN w pozycji pionowej. Podłączenie przewodów powinno być wykonane zgodnie z oznaczeniami na obudowie (L-N-PE). Po montażu należy sprawdzić stan wskaźnika optycznego – zielony kolor oznacza sprawność. Wymianę wkładki warystorowej przeprowadzać przy odłączonym napięciu, wymieniając ją na identyczny model.

FAQ

• Czy ogranicznik ETITEC ML T123 300/12,5 wymaga dodatkowych zabezpieczeń? Tak – zaleca się stosowanie dodatkowych zabezpieczeń (np. bezpieczników topikowych) w obwodzie chronionym, zgodnie z wymaganiami norm i przepisów.
• Jak często należy wymieniać wkładkę warystorową? Częstotliwość wymiany zależy od warunków eksploatacji i poziomu występujących przepięć. Zalecane jest regularne sprawdzanie stanu wskaźnika optycznego – wymianę przeprowadzić przy zaniku sygnalizacji zielonej.
• Czy ogranicznik działa w układzie sieci TN-C? Nie – ogranicznik ETITEC ML T123 300/12,5 jest przeznaczony do układu sieci TT (uziemienie punktu neutralnego). Dla układu TN-C należy dobrać odpowiedni model o oznaczeniu 3+1.
