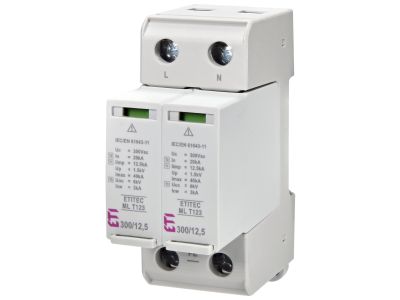

Ogranicznik przepięć, uniwersalny, ETITEC ML T123 300/12,5 2+0, typ T1+T2+T3 (B+C+D) | 002440663 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC ML T123 300/12,5 o klasach ochrony Typ 1, Typ 2 i Typ 3 (B, C, D) to modułowe urządzenie przeznaczone do kompleksowej ochrony instalacji elektrycznych przed skokami napięcia. Przeznaczony do montażu w rozdzielnicy głównej w systemach sieci TN, TT i IT. Charakteryzuje się odpornością na wysokie prądy wyładowcze i możliwością szybkiej wymiany wkładki warystorowej bez demontażu podstawy.

• Kompleksowa ochrona Typ 1+2+3 (B+C+D): Zapewnia skuteczną ochronę przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi w instalacjach elektrycznych.
• Modułowa konstrukcja z wymienną wkładką warystorową: Umożliwia szybką wymianę uszkodzonego elementu bez konieczności demontażu całego urządzenia – oszczędność czasu i kosztów serwisu.
• Wskaźnik optyczny stanu pracy: Zielony kolor sygnalizuje sprawność, brak koloru zielonego wskazuje na konieczność wymiany. Wersja z dodatkowymi stykami zdalnej sygnalizacji dostępna osobno.
• Odporność na wysokie prądy udarowe: Skuteczna ochrona przed nagłymi skokami napięcia do 300 kA (8/20 µs), co gwarantuje długotrwałą niezawodność.
• Zgodność z dyrektywą RoHS: Ekologiczne wykonanie wolne od substancji szkodliwych, spełniające rygorystyczne normy jakości europejskiej.

Zgodność z Normami

Ogranicznik ETITEC ML T123 300/12,5 spełnia wymagania norm europejskich dotyczących ochrony przed przepięciami, w tym normy PN-EN 61643-11 (Typ 1) i PN-EN 61643-11 (Typ 2). Produkt posiada oznaczenie CE oraz deklarację zgodności z dyrektywą RoHS, potwierdzającą brak szkodliwych substancji w jego konstrukcji.

Zastosowanie

Uniwersalny ogranicznik przepięć ETITEC ML T123 300/12,5 znajduje zastosowanie w instalacjach elektrycznych wymagających kompleksowej ochrony przed skutkami wyładowań atmosferycznych i przepięć łączeniowych.

• Ochrona rozdzielnic głównych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie wrażliwej elektroniki w sieciach komputerowych i systemach teleinformatycznych.
• Stosowanie w instalacjach fotowoltaicznych i systemach zasilania awaryjnego (UPS) jako ochrona przed skokami napięcia.
• Montaż w sieciach o konfiguracji TN, TT i IT – dostosowany do różnych standardów zasilania.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie chronionym. Urządzenie należy zamontować na szynie DIN 35 mm w rozdzielnicy głównej. Połączenie należy wykonać zgodnie ze schematem znajdującym się w dokumentacji produktu, pamiętając o zachowaniu odpowiedniej kolejności faz. Po instalacji zaleca się sprawdzenie stanu wskaźnika optycznego – zielony kolor potwierdza prawidłową pracę. Wymiana wkładki warystorowej powinna odbywać się wyłącznie przy wyłączonym zasilaniu.

FAQ

• Jakie klasy ochrony zapewnia ogranicznik ETITEC ML T123? Ogranicznik zapewnia ochronę Typ 1 (klasa B), Typ 2 (klasa C) i Typ 3 (klasa D) jednocześnie, co pozwala na kompleksową ochronę instalacji przed różnymi rodzajami przepięć.
• Czy istnieje możliwość zdalnego monitoringu uszkodzeń? Tak, w wersji z dodatkowymi stykami zdalnej sygnalizacji (wersja RC) możliwe jest podłączenie ogranicznika do systemów monitoringu stanu instalacji.
• Jaki jest maksymalny prąd udarowy, na który odporny jest ten model? Model ETITEC ML T123 300/12,5 jest odporny na prądy udarowe o wartości do 300 kA (8/20 µs), co zapewnia skuteczną ochronę w warunkach silnych zakłóceń.
