Ogranicznik przepięć typu 1+2 kl.wymagań B+C, UC 350V wtykowe moduły ochronne 3-bieg. obwód 3+0 | 5SD7443-1 Siemens

Alternatywny kod produktu: 5SD74431

Opis i Kluczowe Cechy

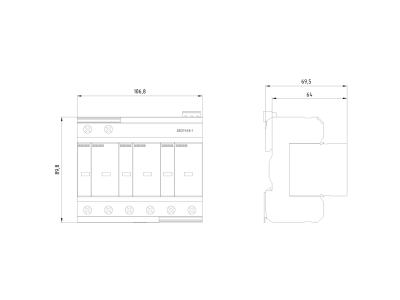

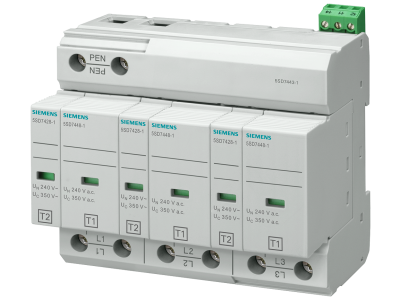

Ogranicznik przepięć Siemens 5SD7443-1 to zaawansowane urządzenie typu 1+2 (klasa B+C), przeznaczone do ochrony instalacji elektrycznych przed skutkami wyładowań atmosferycznych oraz przepięć łączeniowych. Dzięki napięciu ciągłemu UC 350V i konfiguracji 3+0 (trzy bieguny) gwarantuje niezawodną ochronę w sieciach TN-S. Wtykowe moduły ochronne ułatwiają serwis, a styk zdalnej sygnalizacji umożliwia monitorowanie stanu urządzenia.

• Typ 1+2 (klasa B+C): jedno urządzenie zastępuje dwa – ochrona przed bezpośrednim uderzeniem pioruna i przepięciami łączeniowymi, co oszczędza miejsce w rozdzielnicy i upraszcza projektowanie.
• Napięcie ciągłe UC 350V: zapewnia bezpieczną pracę w standardowych sieciach 230/400 V AC, bez ryzyka przegrzania czy przedwczesnego zużycia warystorów.
• Wtykowe moduły ochronne: możliwość szybkiej wymiany uszkodzonego modułu bez demontażu całego ogranicznika – minimalizuje czas przestoju instalacji.
• Styk zdalnej sygnalizacji: umożliwia przekazanie informacji o stanie ogranicznika do systemu BMS, sygnalizacji optycznej lub akustycznej – ułatwia diagnostykę i planowanie konserwacji.
• Beznarzędziowe zdejmowanie z szyny TH35: szybki montaż i demontaż bez użycia narzędzi – zwiększa wygodę instalacji i serwisu.

Zgodność z Normami

Ogranicznik przepięć Siemens 5SD7443-1 jest zgodny z obowiązującymi normami europejskimi i międzynarodowymi dotyczącymi urządzeń ochrony przeciwprzepięciowej. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Urządzenie dedykowane jest do ochrony instalacji elektrycznych w obiektach mieszkalnych, komercyjnych i przemysłowych, szczególnie tam, gdzie wymagana jest kompleksowa ochrona odgromowa i przeciwprzepięciowa w jednym urządzeniu.

• Ochrona głównych rozdzielnic budynków przed skutkami bezpośredniego wyładowania piorunowego (typ 1) oraz przepięć łączeniowych (typ 2).
• Zabezpieczenie instalacji zasilających wrażliwe urządzenia elektroniczne, takie jak serwery, sterowniki PLC czy systemy automatyki budynkowej.
• Stosowanie w sieciach TN-S z konfiguracją przewodów L1, L2, L3, N, PE – ochrona każdej fazy względem przewodu neutralnego.
• Idealne rozwiązanie do modernizacji istniejących rozdzielnic, gdzie ogranicznik typ 1+2 pozwala zaoszczędzić miejsce i upraszcza okablowanie.

Wskazówki Montażowe

Montaż ogranicznika przepięć powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Urządzenie mocuje się na szynie TH35 w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów przyłączeniowych dobierz zgodnie z obciążalnością prądową i wymaganiami norm – zalecane minimum 4 mm² (w zależności od długości i pętli zwarciowej). Moment dokręcania zacisków stosuj zgodnie z instrukcją dołączoną do urządzenia (typowe wartości podane w dokumentacji). Po montażu sprawdź poprawność wskazań – wskaźnik stanu powinien sygnalizować gotowość do pracy.

FAQ

• Czy ogranicznik 5SD7443-1 można stosować w sieci TN-C? Nie – konfiguracja 3+0 jest przeznaczona wyłącznie do sieci TN-S, gdzie przewód neutralny i ochronny są oddzielone. W sieci TN-C konieczny jest ogranicznik w konfiguracji 3+1.
• Jak często należy wymieniać moduły ochronne? Moduły wymienia się po zadziałaniu – gdy wskaźnik stanu zmieni kolor na czerwony lub pojawi się sygnał zdalnej sygnalizacji. Częstotliwość zależy od liczby i energii przepięć w sieci.
• Czy styk zdalnej sygnalizacji jest normalnie otwarty czy zamknięty? W urządzeniu zastosowano styk przełączny – w stanie normalnym (urządzenie sprawne) jest zwarty, a po uszkodzeniu rozwarty (lub odwrotnie – szczegóły w dokumentacji producenta). Umożliwia to podłączenie do różnych typów sygnalizacji.
