Ogranicznik przepięć typ II 275V AC AC 20kA, 4P, Ex9UE2 20 4P 275 | 103357 Noark

Opis i Kluczowe Cechy

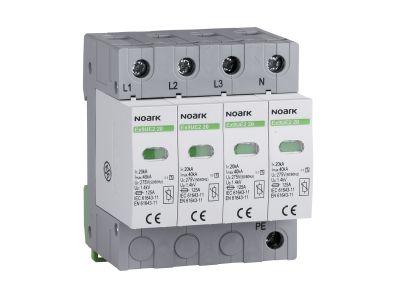

Ogranicznik przepięć Ex9UE2 20 4P 275 marki NOARK to zaawansowane urządzenie ochronne klasy 2 (Typ II), zaprojektowane do zabezpieczania instalacji elektrycznych przed skutkami przepięć łączeniowych oraz pośrednich wyładowań atmosferycznych. Urządzenie charakteryzuje się napięciem znamionowym 275 V AC, co czyni je idealnym rozwiązaniem dla standardowych sieci niskiego napięcia. Dzięki zastosowaniu wysokiej jakości elementów warystorowych, ogranicznik gwarantuje niezwykle krótki czas reakcji na pojawiające się przepięcie, co minimalizuje ryzyko uszkodzenia czułych odbiorników końcowych.

• Konstrukcja 4-biegunowa (4P): Zapewnia pełną ochronę w układach trójfazowych, zabezpieczając wszystkie tory prądowe.
• Znamionowy prąd wyładowczy (In): Wartość 20 kA na biegun świadczy o wysokiej zdolności odprowadzania energii przepięciowej.
• Modułowa budowa: Konstrukcja z wymiennymi wkładkami pozwala na błyskawiczną konserwację i wymianę zużytego modułu bez konieczności demontażu całej podstawy z szyny DIN.
• Wskaźnik stanu: Wizualna sygnalizacja na czole urządzenia informuje o stanie sprawności wkładki, co ułatwia okresowe przeglądy instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych i komercyjnych. Ogranicznik spełnia wymagania normy EN 61643-11, klasyfikującej go jako urządzenie Typu 2. Dzięki precyzyjnej charakterystyce pracy, urządzenie umożliwia pełną koordynację kaskadową z ogranicznikami klasy 1 (Typ I), takimi jak seria Ex9UE1 35. W przypadku modelu o napięciu 275 V, optymalna koordynacja jest osiągana przy zachowaniu odcinka przewodu o długości minimum 10 metrów pomiędzy stopniami ochrony.

Zastosowanie

Ogranicznik Ex9UE2 znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego, komercyjnego oraz w przemyśle. Jest dedykowany do montażu w rozdzielnicach głównych oraz podrozdzielnicach jako drugi stopień ochrony. Zaleca się jego instalację w odstępach co 10-20 metrów długości przewodu instalacyjnego, aby zapewnić skuteczne tłumienie przepięć w całym obiekcie. Chroni on przed skutkami operacji łączeniowych w sieci energetycznej oraz indukowanymi udarami, które mogą uszkodzić sprzęt IT, sterowniki PLC czy urządzenia AGD.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN 35 mm. Aby zapewnić najwyższą skuteczność ochrony, należy zwrócić uwagę na następujące aspekty:

• Długość przewodów: Przewody przyłączeniowe powinny być jak najkrótsze i prowadzone bez zbędnych pętli (zasada V-connection lub połączenie równoległe o łącznej długości przewodów poniżej 0,5 m).
• Przekroje przewodów: Należy stosować przewody o przekrojach zgodnych z dokumentacją techniczną, aby zapewnić niską impedancję drogi odprowadzania prądu udarowego.
• Moment dokręcania: Zaciski śrubowe wymagają dokręcenia z odpowiednim momentem, co gwarantuje trwały styk elektryczny i odporność na drgania.
• Koordynacja: Przy współpracy z klasą 1 (Ex9UE1 35), należy zachować dystans 10 m przewodu lub zastosować odpowiednie dławiki sprzęgające.

FAQ

1. Czy po zadziałaniu ogranicznika muszę wymieniać całe urządzenie?
Nie, dzięki modułowej konstrukcji wystarczy wymienić jedynie uszkodzoną wkładkę (moduł funkcyjny), co znacznie obniża koszty eksploatacji i skraca czas przestoju.

2. Jak sprawdzić, czy ogranicznik jest nadal sprawny?
Każdy moduł posiada okienko inspekcyjne. Kolor zielony oznacza pełną sprawność, natomiast kolor czerwony sygnalizuje konieczność niezwłocznej wymiany wkładki.

3. Czy ogranicznik Ex9UE2 chroni przed bezpośrednim uderzeniem pioruna w budynek?
Ogranicznik Typu 2 służy do ochrony przed przepięciami indukowanymi i łączeniowymi. W przypadku ryzyka bezpośredniego uderzenia pioruna, instalacja powinna być wyposażona również w ogranicznik Typu 1 (klasa 1) zamontowany na wejściu zasilania do obiektu.
