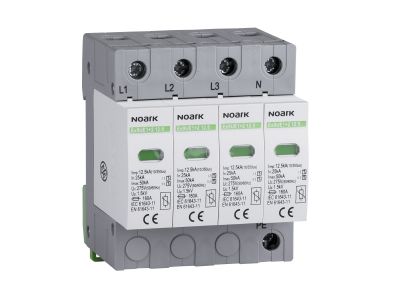

Ogranicznik przepięć typ I+II 275V AC 275V AC 12,5kA, 4P Ex9UE1+2 12.5 | 103342 Noark

Opis i Kluczowe Cechy

Ogranicznik przepięć NOARK Ex9UE1+2 12.5 o numerze katalogowym 103342 to zaawansowane urządzenie ochronne typu 1+2 (klasa B+C), zaprojektowane do kompleksowego zabezpieczania instalacji elektrycznych przed skutkami bezpośrednich i pośrednich wyładowań atmosferycznych oraz przepięć łączeniowych. Konstrukcja aparatu opiera się na wysokowydajnych elementach warystorowych, co gwarantuje niezwykle krótki czas reakcji na pojawiające się przepięcie, minimalizując ryzyko uszkodzenia czułych urządzeń elektronicznych. Dzięki prądowi udarowemu Iimp wynoszącemu 12,5 kA na biegun (przy kształcie fali 10/350 µs), urządzenie skutecznie odprowadza energię wyładowań o niskiej intensywności.

• Konstrukcja 4-polowa (4P): Przeznaczona do pełnej ochrony w układach sieciowych, zapewniając bezpieczeństwo wszystkich przewodów fazowych.
• Modułowa budowa: Wyposażenie w wymienne wkładki pozwala na szybką konserwację i przywrócenie ochrony po zadziałaniu ogranicznika bez konieczności demontażu całego aparatu z szyny DIN.
• Napięcie trwałej pracy Uc: Poziom 275 V AC zapewnia stabilną pracę w standardowych sieciach niskiego napięcia, oferując odpowiedni margines bezpieczeństwa.
• Wskaźnik stanu: Wyraźna sygnalizacja wizualna na czole urządzenia informuje o stanie zużycia wkładki i konieczności jej wymiany.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych i domowych. Ogranicznik spełnia wymagania normy EN 61643-11, która definiuje parametry dla niskonapięciowych urządzeń ograniczających przepięcia. Ponadto, urządzenie jest dedykowane do stosowania w obiektach objętych poziomem ochrony odgromowej LPL III oraz IV zgodnie z normą EN 62305. Jest to kluczowe przy projektowaniu instalacji w budynkach wielorodzinnych oraz obiektach użyteczności publicznej, gdzie całkowity prąd udarowy wprowadzony do instalacji może osiągać wartości rzędu 37.5 kA.

Zastosowanie

Ogranicznik Ex9UE1+2 12.5 znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego oraz komercyjnego. Jest idealnym rozwiązaniem dla sieci 3-fazowych w układzie TN-C. Ze względu na swoje parametry, montowany jest najczęściej w rozdzielnicach głównych budynków, które są narażone na bezpośrednie uderzenia pioruna w linię zasilającą lub instalację odgromową. Chroni on nie tylko infrastrukturę kablową, ale przede wszystkim kosztowną aparaturę modułową, systemy automatyki budynkowej oraz sprzęt RTV/AGD przed gwałtownymi skokami napięcia.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem skutecznej ochrony przeciwprzepięciowej. Poniżej znajdują się kluczowe wytyczne dla instalatorów:

• Montaż na szynie: Urządzenie należy zatrzasnąć na standardowej szynie montażowej DIN TH-35 mm.
• Długość przewodów: Aby zminimalizować indukcję napięcia na przewodach, łączna długość przewodów przyłączeniowych (odgałęzienie + uziemienie) nie powinna przekraczać 0,5 metra.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.
• Przekrój przewodów: Zaleca się stosowanie przewodów miedzianych o przekroju dostosowanym do prądów udarowych, co gwarantuje bezpieczne odprowadzenie ładunku do szyny wyrównawczej.

FAQ

• Czy po zadziałaniu ogranicznika muszę wymieniać całe urządzenie? Nie, dzięki modułowej konstrukcji wystarczy wymienić jedynie uszkodzoną wkładkę (moduł funkcyjny), co znacznie obniża koszty eksploatacji.
• Co oznacza klasa I+II (T1+T2)? Oznacza to, że ogranicznik łączy w sobie cechy ochrony zgrubnej (odporność na prądy piorunowe) oraz ochrony średniej (redukcja przepięć do poziomu bezpiecznego dla większości odbiorników).
• Czy ten model nadaje się do sieci TN-S? Prezentowany model 4P jest optymalny dla układów, gdzie wymagana jest ochrona czterech torów prądowych. W przypadku sieci TN-S należy upewnić się, że konfiguracja połączeń odpowiada schematowi instalacji.
